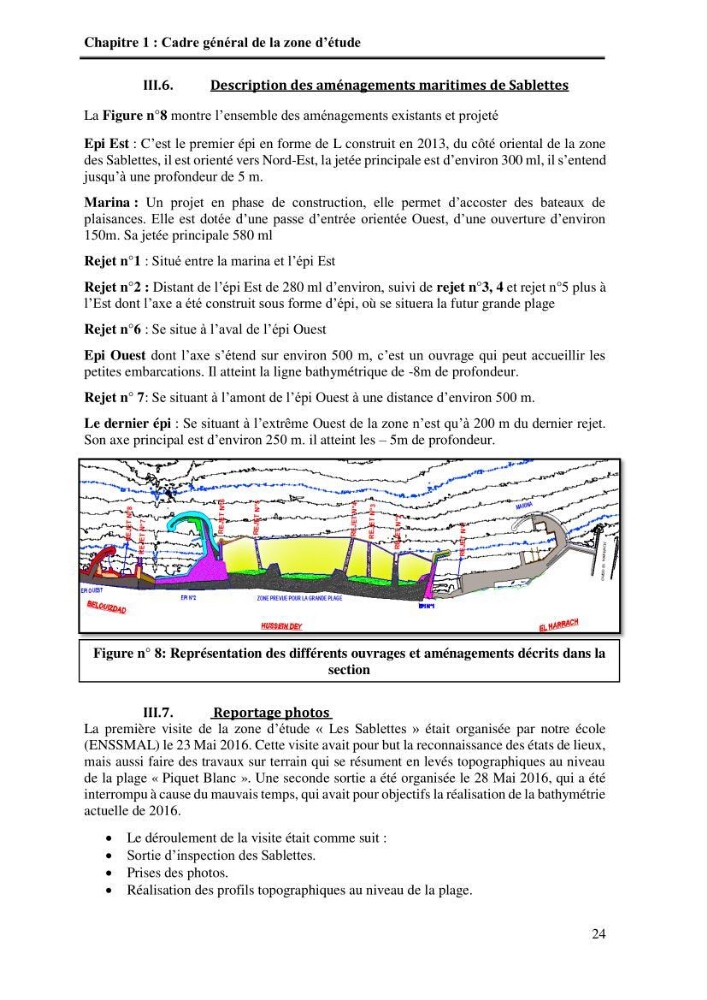

Chapitre 1 : Cadre général de la zone d’étude
24
III.6.
Description des aménagements maritimes de Sablettes
La Figure n°8 montre l’ensemble des aménagements existants et projeté
Epi Est : C’est le premier épi en forme de L construit en 2013, du côté oriental de la zone
des Sablettes, il est orienté vers Nord-Est, la jetée principale est d’environ 300 ml, il s’entend
jusqu’à une profondeur de 5 m.
Marina : Un projet en phase de construction, elle permet d’accoster des bateaux de
plaisances. Elle est dotée d’une passe d’entrée orientée Ouest, d’une ouverture d’environ
150m. Sa jetée principale 580 ml
Rejet n°1 : Situé entre la marina et l’épi Est
Rejet n°2 : Distant de l’épi Est de 280 ml d’environ, suivi de rejet n°3, 4 et rejet n°5 plus à
l’Est dont l’axe a été construit sous forme d’épi, où se situera la futur grande plage
Rejet n°6 : Se situe à l’aval de l’épi Ouest
Epi Ouest dont l’axe s’étend sur environ 500 m, c’est un ouvrage qui peut accueillir les
petites embarcations. Il atteint la ligne bathymétrique de -8m de profondeur.
Rejet n° 7: Se situant à l’amont de l’épi Ouest à une distance d’environ 500 m.
Le dernier épi : Se situant à l’extrême Ouest de la zone n’est qu’à 200 m du dernier rejet.
Son axe principal est d’environ 250 m. il atteint les – 5m de profondeur.
III.7.
Reportage photos
La première visite de la zone d’étude « Les Sablettes » était organisée par notre école
(ENSSMAL) le 23 Mai 2016. Cette visite avait pour but la reconnaissance des états de lieux,
mais aussi faire des travaux sur terrain qui se résument en levés topographiques au niveau
de la plage « Piquet Blanc ». Une seconde sortie a été organisée le 28 Mai 2016, qui a été
interrompu à cause du mauvais temps, qui avait pour objectifs la réalisation de la bathymétrie
actuelle de 2016.
Le déroulement de la visite était comme suit :
Sortie d’inspection des Sablettes.
Prises des photos.
Réalisation des profils topographiques au niveau de la plage.
Figure n° 8: Représentation des différents ouvrages et aménagements décrits dans la
section
