Introduction pratique aux bases de données relationnelles

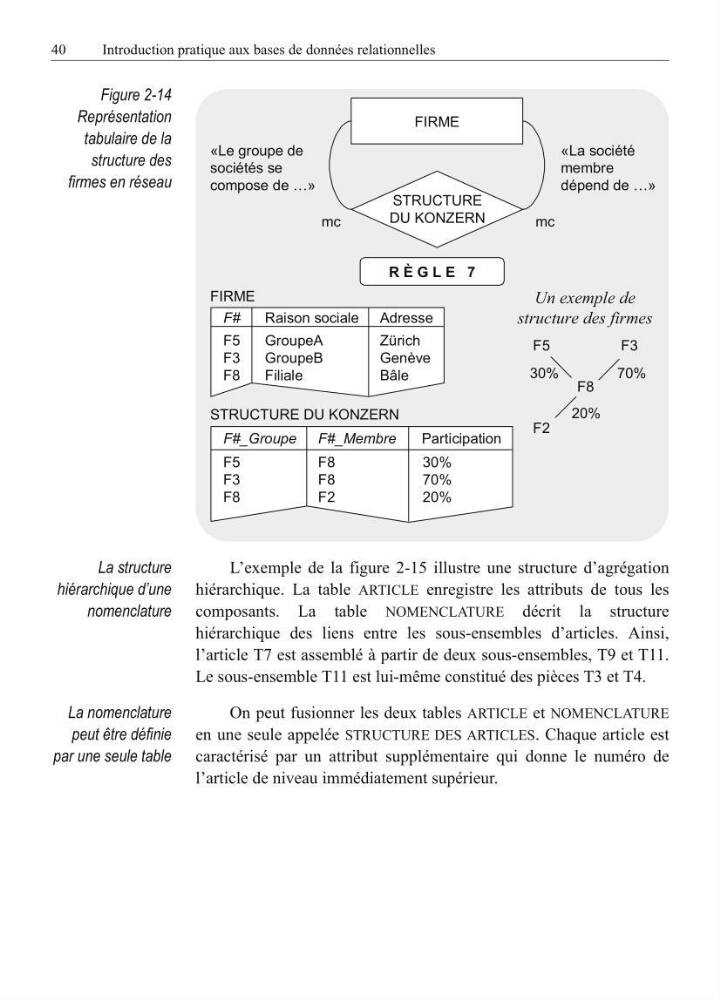

Figure 2-14
Représentation
tabulaire de la
structure des
firmes en réseau
La structure
hiérarchique d’une
nomenclature
L’exemple de la figure 2-15 illustre une structure d’agrégation
hiérarchique. La table ARTICLE enregistre les attributs de tous les
composants. La table NOMENCLATURE décrit la structure
hiérarchique des liens entre les sous-ensembles d’articles. Ainsi,
l’article T7 est assemblé à partir de deux sous-ensembles, T9 et T11.
Le sous-ensemble T11 est lui-même constitué des pièces T3 et T4.
La nomenclature
peut être définie
par une seule table
On peut fusionner les deux tables ARTICLE et NOMENCLATURE
en une seule appelée STRUCTURE DES ARTICLES. Chaque article est
caractérisé par un attribut supplémentaire qui donne le numéro de
l’article de niveau immédiatement supérieur.
FIRME
STRUCTURE
DU KONZERN
«Le groupe de
sociétés se
compose de …»
«La société
membre
dépend de …»
mc
mc
R È G L E 7
F#
Raison sociale Adresse
FIRME
GroupeA
GroupeB
Filiale
F5
F3
F8
Zürich
Genève
Bâle
F#_Groupe F#_Membre
Participation
STRUCTURE DU KONZERN
F8
F8
F2
F5
F3
F8
30%
70%
20%
Un exemple de
structure des firmes
F5
F3
F8
F2
30%
70%
20%
