2. Les phases de la construction d’un modèle de données
39
d'entités. La concaténation de ces deux clés, suffixées par des noms de
rôles appropriés, définit la clé d'identification de la table de
l'ensemble de liens. Si la liaison est de type simple-complexe
(structure hiérarchique), nous pouvons combiner en une seule table
l'ensemble d'entités et l'ensemble de liens.

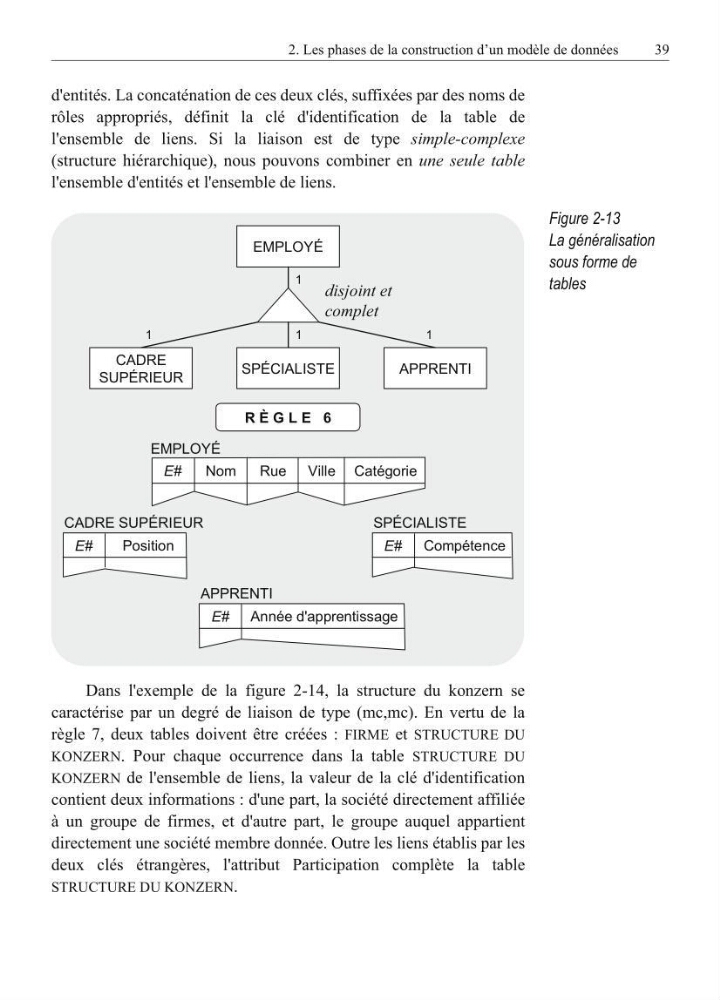

Figure 2-13
La généralisation
sous forme de
tables
Dans l'exemple de la figure 2-14, la structure du konzern se
caractérise par un degré de liaison de type (mc,mc). En vertu de la
règle 7, deux tables doivent être créées : FIRME et STRUCTURE DU
KONZERN. Pour chaque occurrence dans la table STRUCTURE DU
KONZERN de l'ensemble de liens, la valeur de la clé d'identification
contient deux informations : d'une part, la société directement affiliée
à un groupe de firmes, et d'autre part, le groupe auquel appartient
directement une société membre donnée. Outre les liens établis par les
deux clés étrangères, l'attribut Participation complète la table
STRUCTURE DU KONZERN.
EMPLOYÉ
1
CADRE
SUPÉRIEUR
SPÉCIALISTE
APPRENTI
1
1
1
disjoint et
complet
R È G L E 6
E#
Nom
Rue Ville
EMPLOYÉ
Catégorie
SPÉCIALISTE
E#
Compétence
CADRE SUPÉRIEUR
E#
Position
APPRENTI
E# Année d'apprentissage
