2. Les phases de la construction d’un modèle de données
31
Règle 2 (ensembles de liens)
Règle de passage
possible pour les
ensembles de liens
Chaque ensemble de liens peut être traduit en une table distincte.
Les clés d'identification des ensembles d'entités participantes doivent
y figurer comme clés étrangères. La clé primaire de cette table peut
être soit une clé d'identification formée par la concaténation des clés
étrangères, soit une autre clé candidate en créant par exemple une clé
artificielle. Les autres attributs de l'ensemble de liens complètent les
attributs de la table.

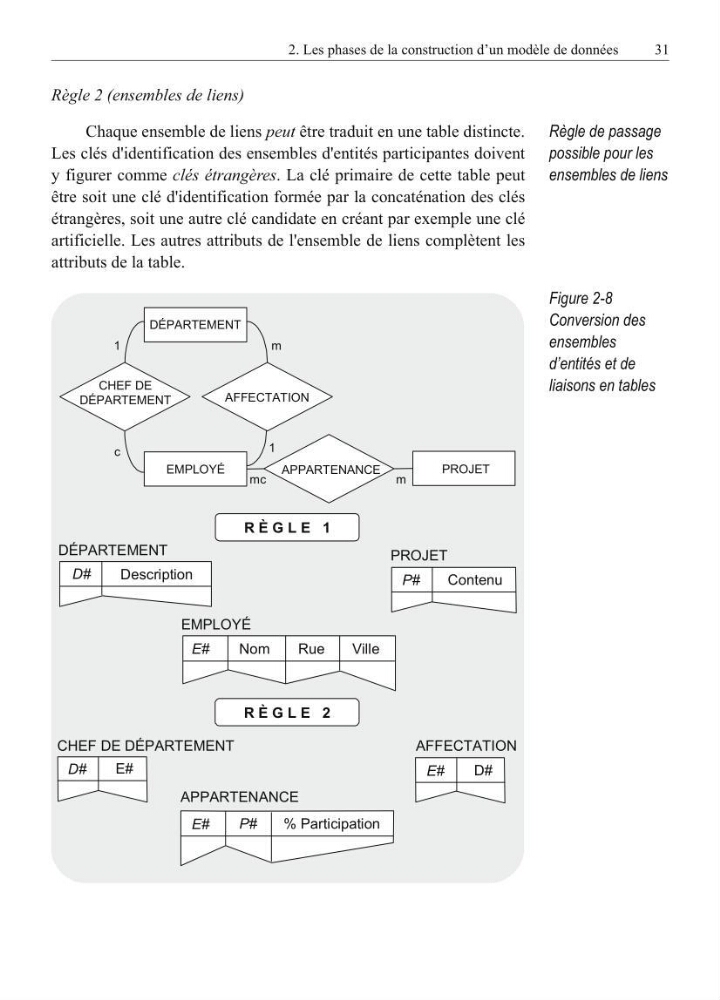

Figure 2-8
Conversion des
ensembles
d’entités et de
liaisons en tables
DÉPARTEMENT
EMPLOYÉ
CHEF DE
DÉPARTEMENT
AFFECTATION
APPARTENANCE
PROJET
1
m
1
c
mc
m
DÉPARTEMENT
PROJET
R È G L E 2
R È G L E 1
APPARTENANCE
E#
P#
% Participation
CHEF DE DÉPARTEMENT
AFFECTATION
E#
D#
E#
Nom
Rue
Ville
EMPLOYÉ
D#
Description
P#
Contenu
D#
E#
