Chapitre IV
Solutions
61
Profondeur a dragué = TE+ pied de pilote (0.32) + marée basse (0.3) + 0.4 (marge de
sécurité)
(26)
Source: données communiquées à la CCNR par l’Institut fédéral allemand d’hydrologie
(Bundesanstalt für Gewässerkunde – BfG) (2015)
Tableau 10 : Volumes a dragué en fonction de profondeur
Volume a draguée (í µí²
í µí¿ )
Profondeur (m)
Tirant d’eau
1 497 065
12
11
2 810 155
14
13
4 350 660
16
15

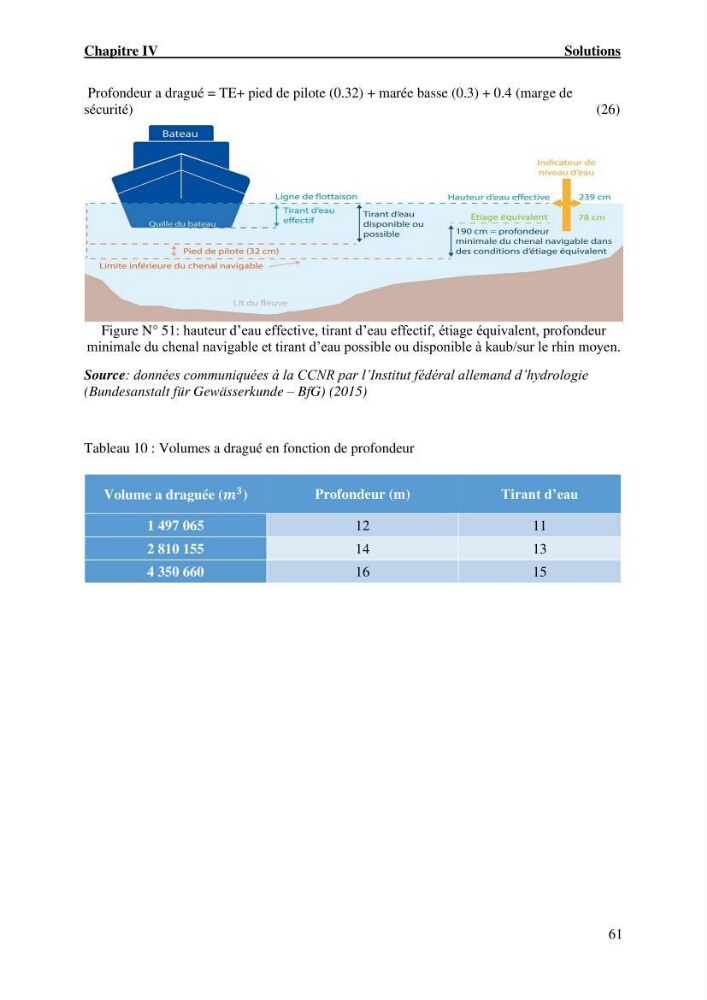

Figure N° 51: hauteur d’eau effective, tirant d’eau effectif, étiage équivalent, profondeur
minimale du chenal navigable et tirant d’eau possible ou disponible à kaub/sur le rhin moyen.
