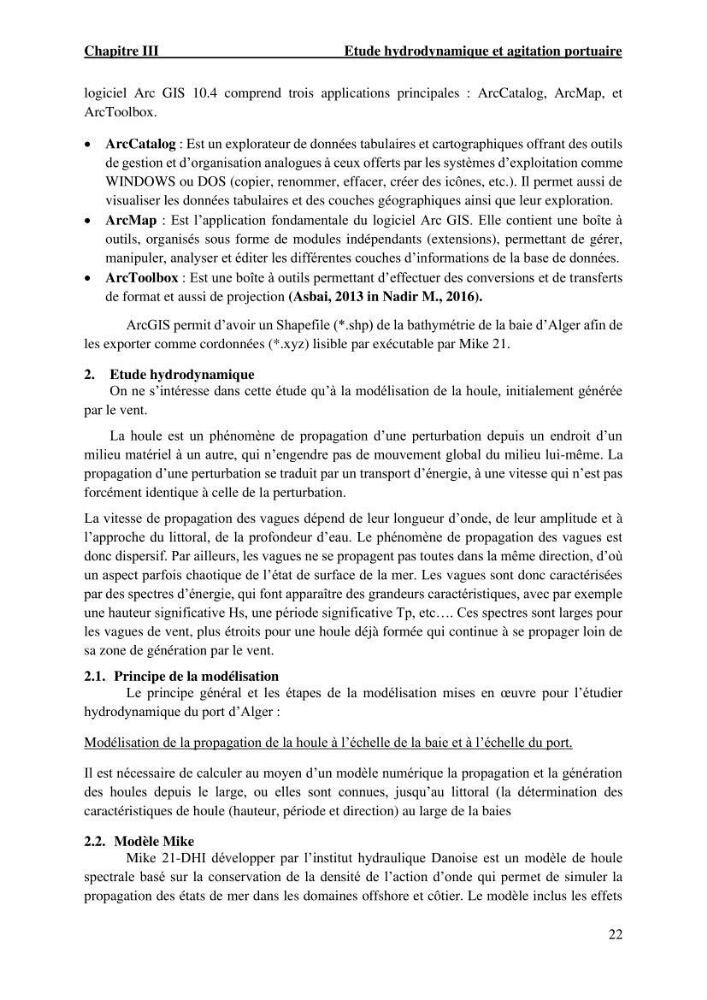

Chapitre III
Etude hydrodynamique et agitation portuaire
22
logiciel Arc GIS 10.4 comprend trois applications principales : ArcCatalog, ArcMap, et
ArcToolbox.
• ArcCatalog : Est un explorateur de données tabulaires et cartographiques offrant des outils
de gestion et d’organisation analogues à ceux offerts par les systèmes d’exploitation comme
WINDOWS ou DOS (copier, renommer, effacer, créer des icônes, etc.). Il permet aussi de
visualiser les données tabulaires et des couches géographiques ainsi que leur exploration.
• ArcMap : Est l’application fondamentale du logiciel Arc GIS. Elle contient une boîte à
outils, organisés sous forme de modules indépendants (extensions), permettant de gérer,
manipuler, analyser et éditer les différentes couches d’informations de la base de données.
• ArcToolbox : Est une boîte à outils permettant d’effectuer des conversions et de transferts
de format et aussi de projection (Asbai, 2013 in Nadir M., 2016).
ArcGIS permit d’avoir un Shapefile (*.shp) de la bathymétrie de la baie d’Alger afin de
les exporter comme cordonnées (*.xyz) lisible par exécutable par Mike 21.
2. Etude hydrodynamique
On ne s’intéresse dans cette étude qu’à la modélisation de la houle, initialement générée
par le vent.
La houle est un phénomène de propagation d’une perturbation depuis un endroit d’un
milieu matériel à un autre, qui n’engendre pas de mouvement global du milieu lui-même. La
propagation d’une perturbation se traduit par un transport d’énergie, à une vitesse qui n’est pas
forcément identique à celle de la perturbation.
La vitesse de propagation des vagues dépend de leur longueur d’onde, de leur amplitude et à
l’approche du littoral, de la profondeur d’eau. Le phénomène de propagation des vagues est
donc dispersif. Par ailleurs, les vagues ne se propagent pas toutes dans la même direction, d’où
un aspect parfois chaotique de l’état de surface de la mer. Les vagues sont donc caractérisées
par des spectres d’énergie, qui font apparaître des grandeurs caractéristiques, avec par exemple
une hauteur significative Hs, une période significative Tp, etc…. Ces spectres sont larges pour
les vagues de vent, plus étroits pour une houle déjà formée qui continue à se propager loin de
sa zone de génération par le vent.
2.1. Principe de la modélisation
Le principe général et les étapes de la modélisation mises en œuvre pour l’étudier
hydrodynamique du port d’Alger :
Modélisation de la propagation de la houle à l’échelle de la baie et à l’échelle du port.
Il est nécessaire de calculer au moyen d’un modèle numérique la propagation et la génération
des houles depuis le large, ou elles sont connues, jusqu’au littoral (la détermination des
caractéristiques de houle (hauteur, période et direction) au large de la baies
2.2. Modèle Mike
Mike 21-DHI développer par l’institut hydraulique Danoise est un modèle de houle
spectrale basé sur la conservation de la densité de l’action d’onde qui permet de simuler la
propagation des états de mer dans les domaines offshore et côtier. Le modèle inclus les effets
