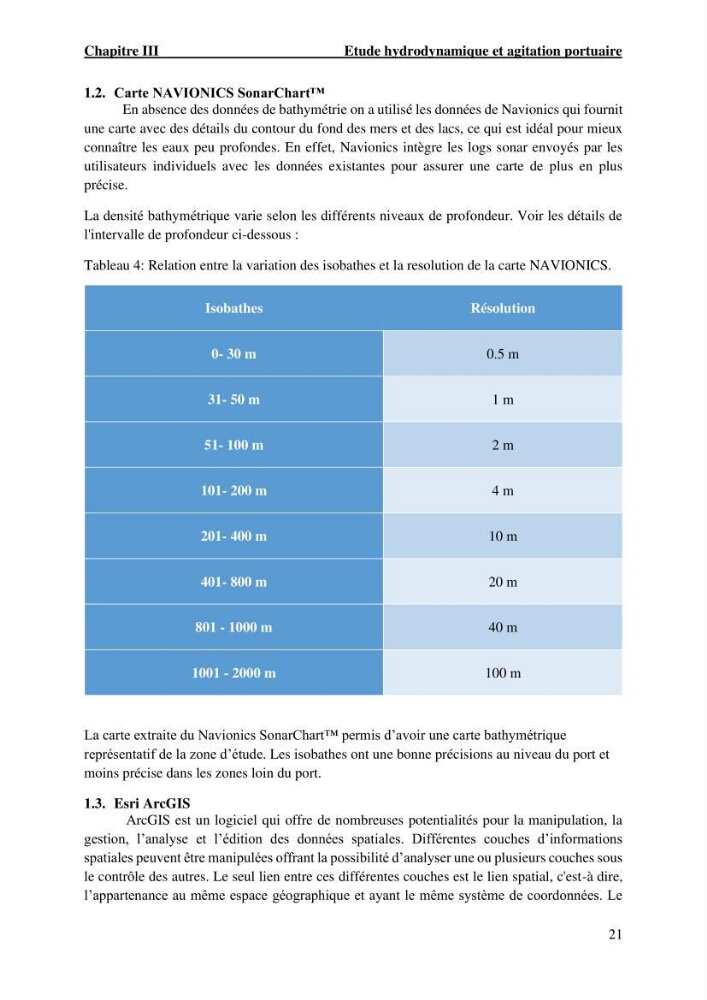

Chapitre III
Etude hydrodynamique et agitation portuaire
21
1.2. Carte NAVIONICS SonarChart™
En absence des données de bathymétrie on a utilisé les données de Navionics qui fournit
une carte avec des détails du contour du fond des mers et des lacs, ce qui est idéal pour mieux
connaître les eaux peu profondes. En effet, Navionics intègre les logs sonar envoyés par les
utilisateurs individuels avec les données existantes pour assurer une carte de plus en plus
précise.
La densité bathymétrique varie selon les différents niveaux de profondeur. Voir les détails de
l'intervalle de profondeur ci-dessous :
Tableau 4: Relation entre la variation des isobathes et la resolution de la carte NAVIONICS.
Isobathes
Résolution
0- 30 m
0.5 m
31- 50 m
1 m
51- 100 m
2 m
101- 200 m
4 m
201- 400 m
10 m
401- 800 m
20 m
801 - 1000 m
40 m
1001 - 2000 m
100 m
La carte extraite du Navionics SonarChart™ permis d’avoir une carte bathymétrique
représentatif de la zone d’étude. Les isobathes ont une bonne précisions au niveau du port et
moins précise dans les zones loin du port.
1.3. Esri ArcGIS
ArcGIS est un logiciel qui offre de nombreuses potentialités pour la manipulation, la
gestion, l’analyse et l’édition des données spatiales. Différentes couches d’informations
spatiales peuvent être manipulées offrant la possibilité d’analyser une ou plusieurs couches sous
le contrôle des autres. Le seul lien entre ces différentes couches est le lien spatial, c'est-à dire,
l’appartenance au même espace géographique et ayant le même système de coordonnées. Le
