Chapitre IV
Vérification du traitement
61

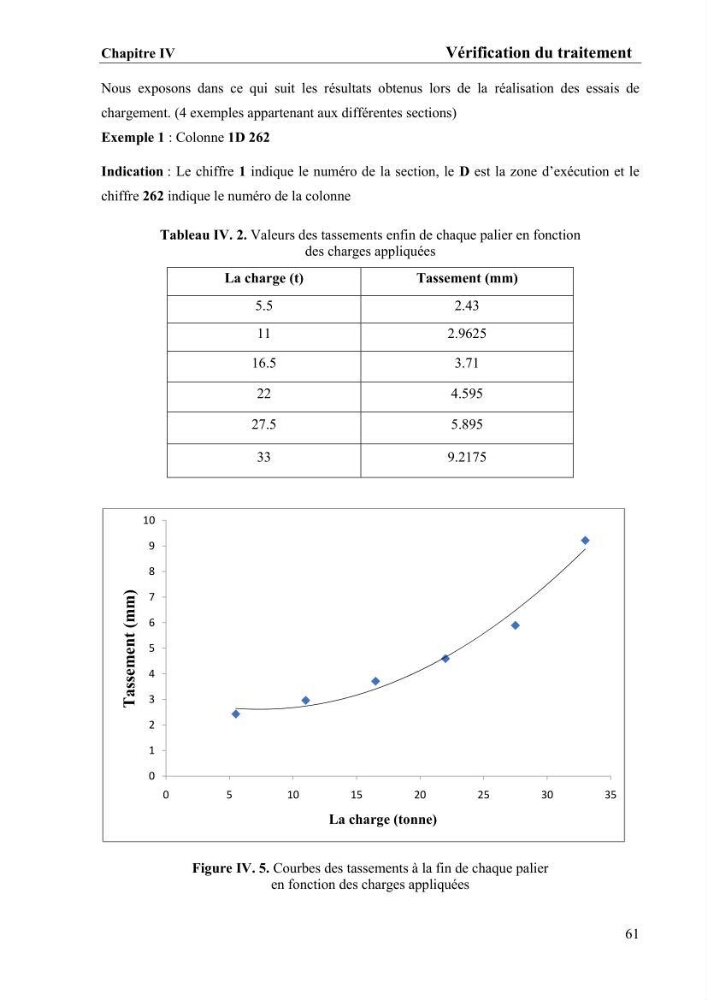

Nous exposons dans ce qui suit les résultats obtenus lors de la réalisation des essais de
chargement. (4 exemples appartenant aux différentes sections)
Exemple 1 : Colonne 1D 262
Indication : Le chiffre 1 indique le numéro de la section, le D est la zone d’exécution et le
chiffre 262 indique le numéro de la colonne
Tableau IV. 2. Valeurs des tassements enfin de chaque palier en fonction
des charges appliquées
La charge (t)
Tassement (mm)
5.5
2.43
11
2.9625
16.5
3.71
22
4.595
27.5
5.895
33
9.2175
Figure IV. 5. Courbes des tassements à la fin de chaque palier
en fonction des charges appliquées
0
1
2
3
4
5
6
7
8
9
10
0
5
10
15
20
25
30
35
La charge (tonne)
Tassement (mm)
