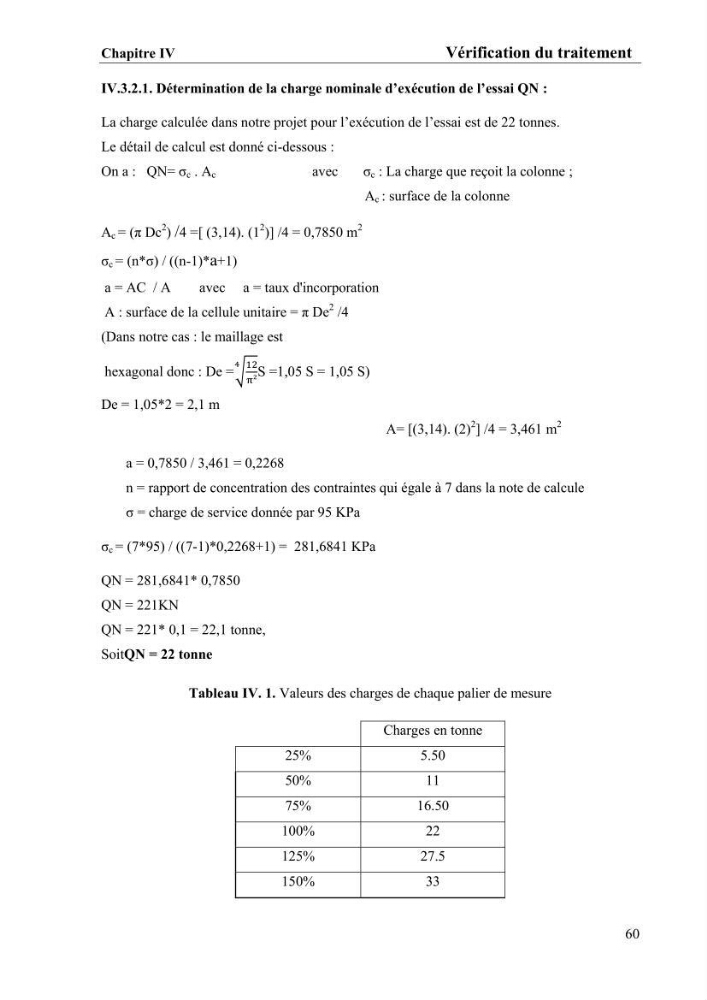

IV.3.2.1. Détermination de la charge nominale d’exécution de l’essai QN :
La charge calculée dans notre projet pour l’exécution de l’essai est de 22 tonnes.
Le détail de calcul est donné ci-dessous :
On a : QN= σ c . A c
avec
σ c : La charge que reçoit la colonne ;
A c : surface de la colonne
A c = (π Dc
2
) /4 =[ (3,14). (1
2
)] /4 = 0,7850 m
2
σ c = (n*σ) / ((n-1)*a+1)
a = AC / A
avec a = taux d'incorporation
A : surface de la cellule unitaire = π De
2
/4
(Dans notre cas : le maillage est
hexagonal donc : De =
S =1,05 S = 1,05 S)
De = 1,05*2 = 2,1 m
A= [(3,14). (2)
2
] /4 = 3,461 m
2
a = 0,7850 / 3,461 = 0,2268
n = rapport de concentration des contraintes qui égale à 7 dans la note de calcule
σ = charge de service donnée par 95 KPa
σ c = (7*95) / ((7-1)*0,2268+1) = 281,6841 KPa
QN = 281,6841* 0,7850
QN = 221KN
QN = 221* 0,1 = 22,1 tonne,
SoitQN = 22 tonne
Tableau IV. 1. Valeurs des charges de chaque palier de mesure
Charges en tonne
25%
5.50
50%
11
75%
16.50
100%
22
125%
27.5
150%
33
