Chapitre III
Renforcement du sol par les colonnes ballastées
50

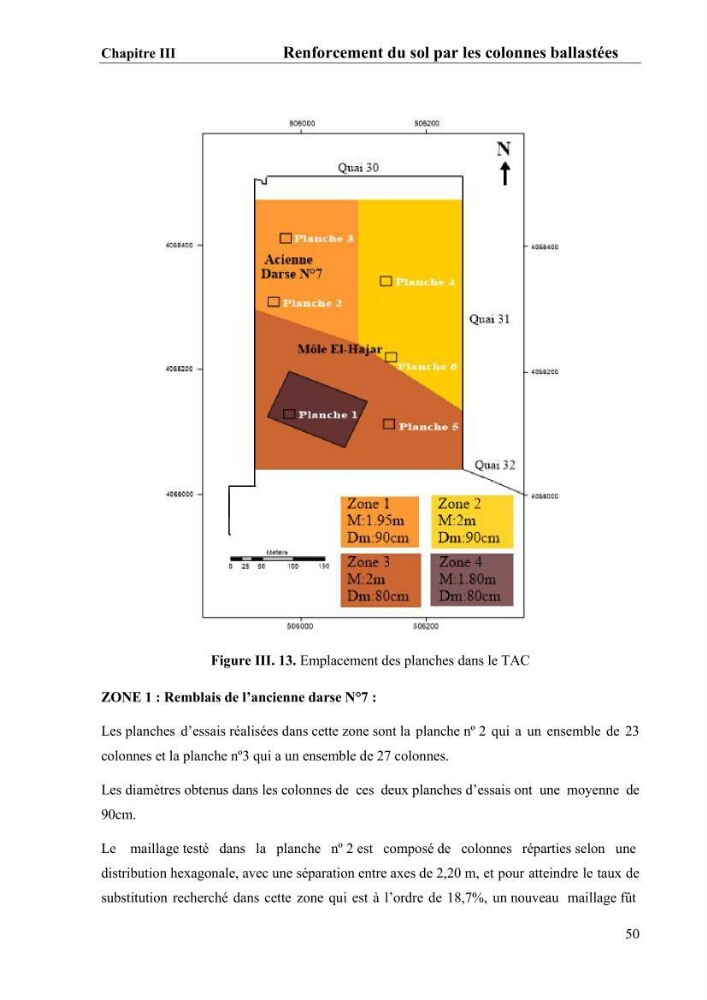

Figure III. 13. Emplacement des planches dans le TAC
ZONE 1 : Remblais de l’ancienne darse N°7 :
Les planches d’essais réalisées dans cette zone sont la planche nº 2 qui a un ensemble de 23
colonnes et la planche nº3 qui a un ensemble de 27 colonnes.
Les diamètres obtenus dans les colonnes de ces deux planches d’essais ont une moyenne de
90cm.
Le maillage testé dans la planche nº 2 est composé de colonnes réparties selon une
distribution hexagonale, avec une séparation entre axes de 2,20 m, et pour atteindre le taux de
substitution recherché dans cette zone qui est à l’ordre de 18,7%, un nouveau maillage fût
