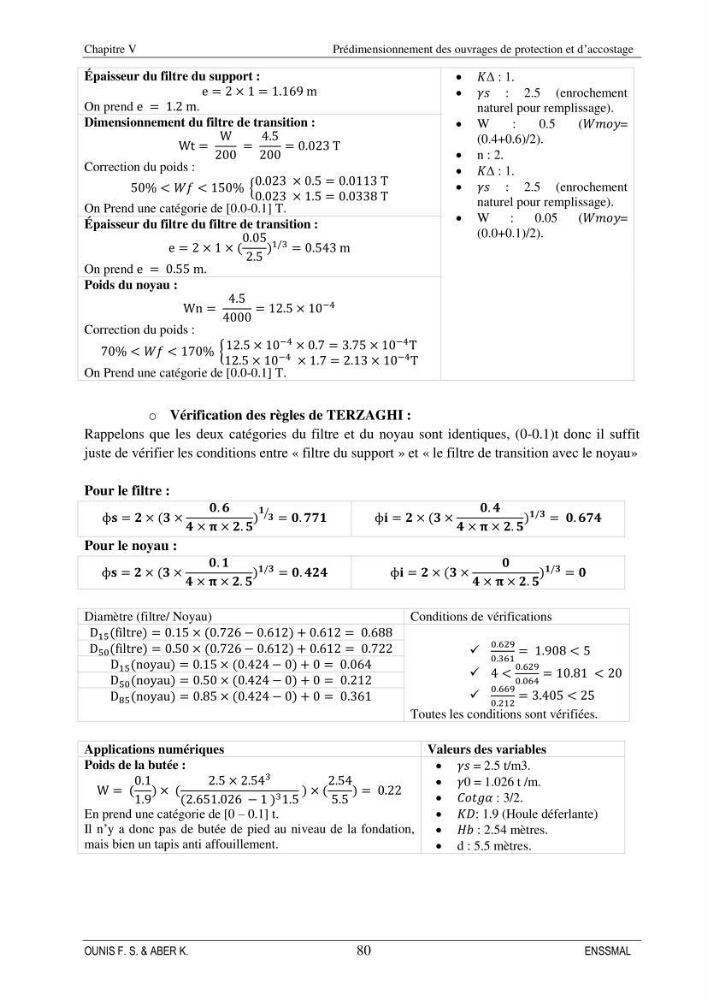

Chapitre V
Prédimensionnement des ouvrages de protection et d’accostage
OUNIS F. S. & ABER K.
80
ENSSMAL
Épaisseur du filtre du support :
e = 2 × 1 = 1.169 m
On prend e = 1.2 m.
 í µí°¾Δ : 1.
 𝛾𝑠 : 2.5 (enrochement
naturel pour remplissage).
 W
:
0.5
(𝑊𝑚𝑜𝑦=
(0.4+0.6)/2).
 n : 2.
 í µí°¾Δ : 1.
 𝛾𝑠 : 2.5 (enrochement
naturel pour remplissage).
 W
:
0.05
(𝑊𝑚𝑜𝑦=
(0.0+0.1)/2).
Dimensionnement du filtre de transition :
Wt =
W
200
=
4.5
200
= 0.023 T
Correction du poids :
50% < 𝑊𝑓 < 150% {
0.023 × 0.5 = 0.0113 T
0.023 × 1.5 = 0.0338 T
On Prend une catégorie de [0.0-0.1] T.
Épaisseur du filtre du filtre de transition :
e = 2 × 1 × (
0.05
2.5
)
1/3
= 0.543 m
On prend e = 0.55 m.
Poids du noyau :
Wn =
4.5
4000
= 12.5 × 10
−4
Correction du poids :
70% < 𝑊𝑓 < 170% { 12.5 × 10
−4
× 0.7 = 3.75 × 10
−4
T
12.5 × 10
−4
× 1.7 = 2.13 × 10
−4
T
On Prend une catégorie de [0.0-0.1] T.
o Vérification des règles de TERZAGHI :
Rappelons que les deux catégories du filtre et du noyau sont identiques, (0-0.1)t donc il suffit
juste de vérifier les conditions entre « filtre du support » et « le filtre de transition avec le noyau»
Pour le filtre :
ɸ𝐬 = 𝟐 × (𝟑 ×
𝟎. 𝟔
𝟒 × í µí»‘ × í µí¿. 𝟓
)
𝟏 𝟑
⁄
= 𝟎. 𝟕𝟕𝟏
ɸ𝐢 = 𝟐 × (𝟑 ×
𝟎. 𝟒
𝟒 × í µí»‘ × í µí¿. 𝟓
)
𝟏/𝟑
= 𝟎. 𝟔𝟕𝟒
Pour le noyau :
ɸ𝐬 = 𝟐 × (𝟑 ×
𝟎. 𝟏
𝟒 × í µí»‘ × í µí¿. 𝟓
)
𝟏/𝟑
= 𝟎. 𝟒𝟐𝟒
ɸ𝐢 = 𝟐 × (𝟑 ×
𝟎
𝟒 × í µí»‘ × í µí¿. 𝟓
)
𝟏/𝟑
= 𝟎
Diamètre (filtre/ Noyau)
Conditions de vérifications
D 15 (filtre) = 0.15 × (0.726 − 0.612) + 0.612 = 0.688

0.629
0.361
= 1.908 < 5
 4 <
0.629
0.064
= 10.81 < 20

0.669
0.212
= 3.405 < 25
Toutes les conditions sont vérifiées.
D 50 (filtre) = 0.50 × (0.726 − 0.612) + 0.612 = 0.722
D 15 (noyau) = 0.15 × (0.424 − 0) + 0 = 0.064
D 50 (noyau) = 0.50 × (0.424 − 0) + 0 = 0.212
D 85 (noyau) = 0.85 × (0.424 − 0) + 0 = 0.361
Applications numériques
Valeurs des variables
Poids de la butée :
W = (
0.1
1.9
) × (
2.5 × 2.54
3
(2.651.026 − 1 ) 3 1.5
) × (
2.54
5.5
) = 0.22
En prend une catégorie de [0 – 0.1] t.
Il n’y a donc pas de butée de pied au niveau de la fondation,
mais bien un tapis anti affouillement.
 𝛾𝑠 = 2.5 t/m3.
 𝛾0 = 1.026 t /m.
 𝐶𝑜𝑡𝑔𝛼 : 3/2.
 𝐾𝐷: 1.9 (Houle déferlante)
 𝐻𝑏 : 2.54 mètres.
 d : 5.5 mètres.
