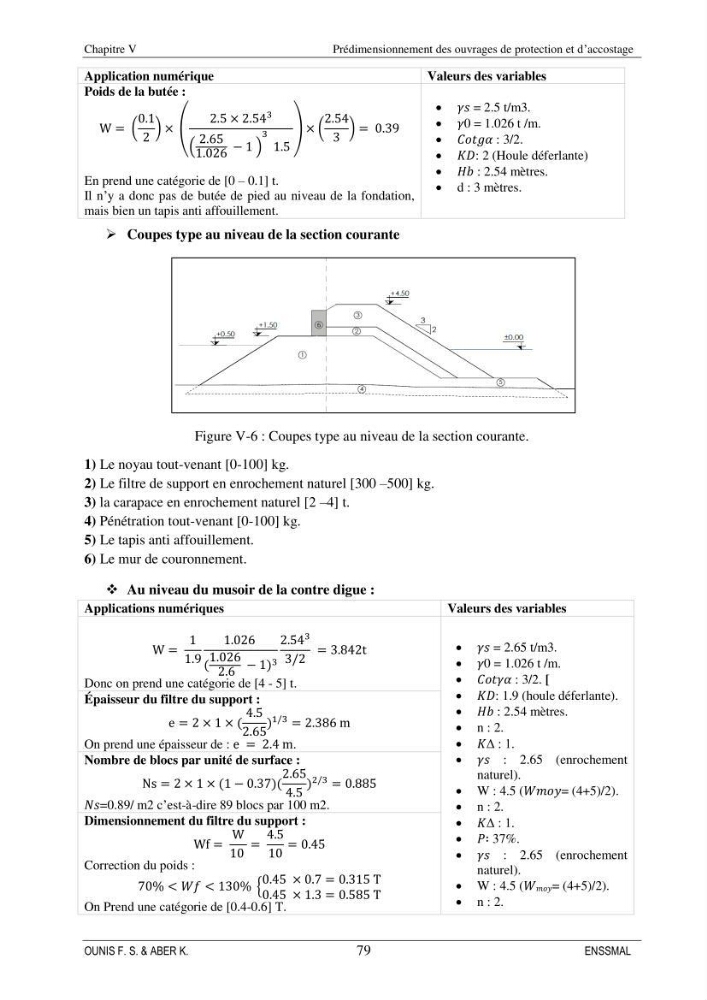

Chapitre V
Prédimensionnement des ouvrages de protection et d’accostage
OUNIS F. S. & ABER K.
79
ENSSMAL
Application numérique
Valeurs des variables
Poids de la butée :
W = (
0.1
2
) × (
2.5 × 2.54
3
(
2.65
1.026 − 1 )
3
1.5
) × (
2.54
3
) = 0.39
En prend une catégorie de [0 – 0.1] t.
Il n’y a donc pas de butée de pied au niveau de la fondation,
mais bien un tapis anti affouillement.
 𝛾𝑠 = 2.5 t/m3.
 𝛾0 = 1.026 t /m.
 𝐶𝑜𝑡𝑔𝛼 : 3/2.
 𝐾𝐷: 2 (Houle déferlante)
 𝐻𝑏 : 2.54 mètres.
 d : 3 mètres.
 Coupes type au niveau de la section courante
Figure V-6 : Coupes type au niveau de la section courante.
1) Le noyau tout-venant [0-100] kg.
2) Le filtre de support en enrochement naturel [300 –500] kg.
3) la carapace en enrochement naturel [2 –4] t.
4) Pénétration tout-venant [0-100] kg.
5) Le tapis anti affouillement.
6) Le mur de couronnement.
 Au niveau du musoir de la contre digue :
Applications numériques
Valeurs des variables
W =
1
1.9
1.026
(
1.026
2.6
− 1) 3
2.54
3
3/2
= 3.842t
Donc on prend une catégorie de [4 - 5] t.
 𝛾𝑠 = 2.65 t/m3.
 𝛾0 = 1.026 t /m.
 𝐶𝑜𝑡𝛾𝛼 : 3/2. [
 𝐾𝐷: 1.9 (houle déferlante).
 𝐻𝑏 : 2.54 mètres.
 n : 2.
 í µí°¾Δ : 1.
 𝛾𝑠 : 2.65 (enrochement
naturel).
 W : 4.5 (𝑊𝑚𝑜𝑦= (4+5)/2).
 n : 2.
 í µí°¾Δ : 1.
 𝑃∶ 37%.
 𝛾𝑠 : 2.65 (enrochement
naturel).
 W : 4.5 (𝑊𝑚𝑜𝑦= (4+5)/2).
 n : 2.
Épaisseur du filtre du support :
e = 2 × 1 × (
4.5
2.65
)
1/3
= 2.386 m
On prend une épaisseur de : e = 2.4 m.
Nombre de blocs par unité de surface :
Ns = 2 × 1 × (1 − 0.37)(
2.65
4.5
)
2/3
= 0.885
𝑁𝑠=0.89/ m2 c’est-à-dire 89 blocs par 100 m2.
Dimensionnement du filtre du support :
Wf =
W
10
=
4.5
10
= 0.45
Correction du poids :
70% < 𝑊𝑓 < 130% {
0.45 × 0.7 = 0.315 T
0.45 × 1.3 = 0.585 T
On Prend une catégorie de [0.4-0.6] T.
