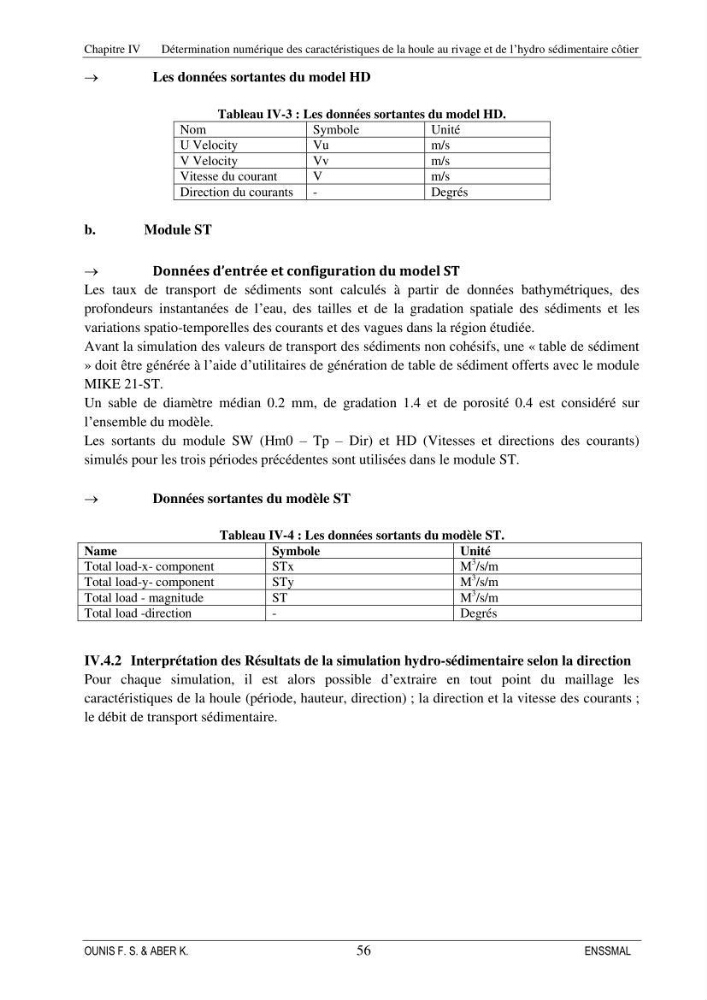

Chapitre IV
Détermination numérique des caractéristiques de la houle au rivage et de l’hydro sédimentaire côtier
OUNIS F. S. & ABER K.
56
ENSSMAL

Les données sortantes du model HD
Tableau IV-3 : Les données sortantes du model HD.
Nom
Symbole
Unité
U Velocity
Vu
m/s
V Velocity
Vv
m/s
Vitesse du courant
V
m/s
Direction du courants -
Degrés
b.
Module ST

Données d’entrée et configuration du model ST
Les taux de transport de sédiments sont calculés à partir de données bathymétriques, des
profondeurs instantanées de l’eau, des tailles et de la gradation spatiale des sédiments et les
variations spatio-temporelles des courants et des vagues dans la région étudiée.
Avant la simulation des valeurs de transport des sédiments non cohésifs, une « table de sédiment
» doit être générée à l’aide d’utilitaires de génération de table de sédiment offerts avec le module
MIKE 21-ST.
Un sable de diamètre médian 0.2 mm, de gradation 1.4 et de porosité 0.4 est considéré sur
l’ensemble du modèle.
Les sortants du module SW (Hm0 – Tp – Dir) et HD (Vitesses et directions des courants)
simulés pour les trois périodes précédentes sont utilisées dans le module ST.

Données sortantes du modèle ST
Tableau IV-4 : Les données sortants du modèle ST.
Name
Symbole
Unité
Total load-x- component
STx
M
3
/s/m
Total load-y- component
STy
M
3
/s/m
Total load - magnitude
ST
M
3
/s/m
Total load -direction
-
Degrés
IV.4.2 Interprétation des Résultats de la simulation hydro-sédimentaire selon la direction
Pour chaque simulation, il est alors possible d’extraire en tout point du maillage les
caractéristiques de la houle (période, hauteur, direction) ; la direction et la vitesse des courants ;
le débit de transport sédimentaire.
