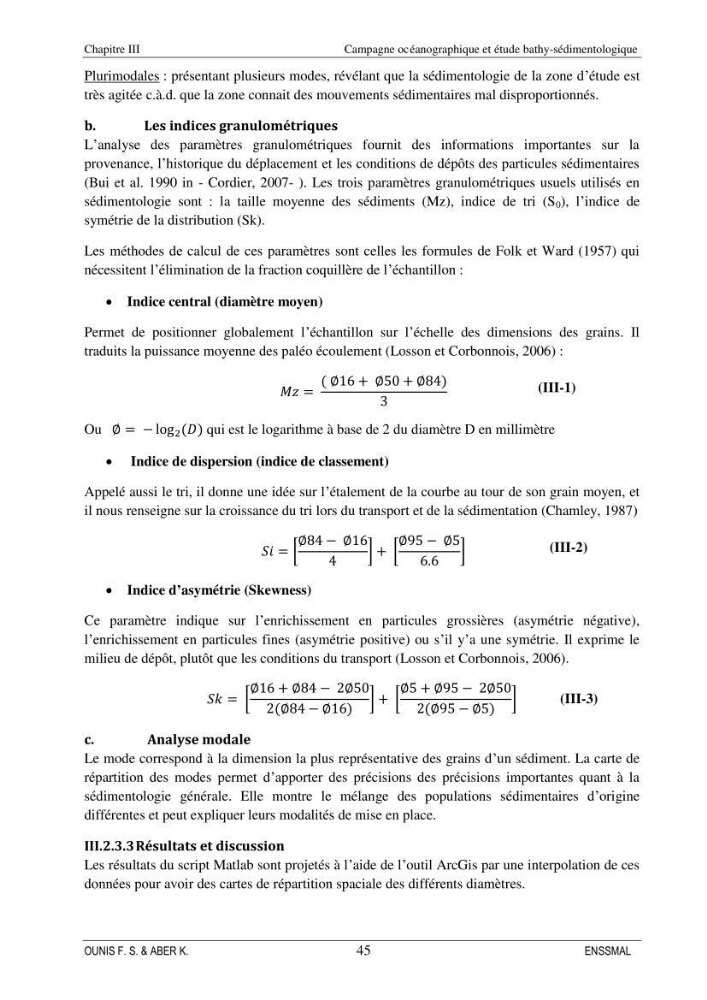

Chapitre III
Campagne océanographique et étude bathy-sédimentologique
OUNIS F. S. & ABER K.
45
ENSSMAL
Plurimodales : présentant plusieurs modes, révélant que la sédimentologie de la zone d’étude est
très agitée c.à.d. que la zone connait des mouvements sédimentaires mal disproportionnés.
b.
Les indices granulométriques
L’analyse des paramètres granulométriques fournit des informations importantes sur la
provenance, l’historique du déplacement et les conditions de dépôts des particules sédimentaires
(Bui et al. 1990 in - Cordier, 2007- ). Les trois paramètres granulométriques usuels utilisés en
sédimentologie sont : la taille moyenne des sédiments (Mz), indice de tri (S 0 ), l’indice de
symétrie de la distribution (Sk).
Les méthodes de calcul de ces paramètres sont celles les formules de Folk et Ward (1957) qui
nécessitent l’élimination de la fraction coquillère de l’échantillon :
Indice central (diamètre moyen)
Permet de positionner globalement l’échantillon sur l’échelle des dimensions des grains. Il
traduits la puissance moyenne des paléo écoulement (Losson et Corbonnois, 2006) :
í µí±í µí±§ =
( ∅16 + ∅50 + ∅84)
3
Ou ∅ = − log 2 (í µí°·) qui est le logarithme à base de 2 du diamètre D en millimètre
Indice de dispersion (indice de classement)
Appelé aussi le tri, il donne une idée sur l’étalement de la courbe au tour de son grain moyen, et
il nous renseigne sur la croissance du tri lors du transport et de la sédimentation (Chamley, 1987)
í µí±í µí± = [
∅84 − ∅16
4
] + [
∅95 − ∅5
6.6
]
Indice d’asymétrie (Skewness)
Ce paramètre indique sur l’enrichissement en particules grossières (asymétrie négative),
l’enrichissement en particules fines (asymétrie positive) ou s’il y’a une symétrie. Il exprime le
milieu de dépôt, plutôt que les conditions du transport (Losson et Corbonnois, 2006).
í µí±í µí± = [
∅16 + ∅84 − 2∅50
2(∅84 − ∅16)
] + [
∅5 + ∅95 − 2∅50
2(∅95 − ∅5)
]
c.
Analyse modale
Le mode correspond à la dimension la plus représentative des grains d’un sédiment. La carte de
répartition des modes permet d’apporter des précisions des précisions importantes quant à la
sédimentologie générale. Elle montre le mélange des populations sédimentaires d’origine
différentes et peut expliquer leurs modalités de mise en place.
III.2.3.3 Résultats et discussion
Les résultats du script Matlab sont projetés à l’aide de l’outil ArcGis par une interpolation de ces
données pour avoir des cartes de répartition spaciale des différents diamètres.
(III-1)
(III-2)
(III-3)
