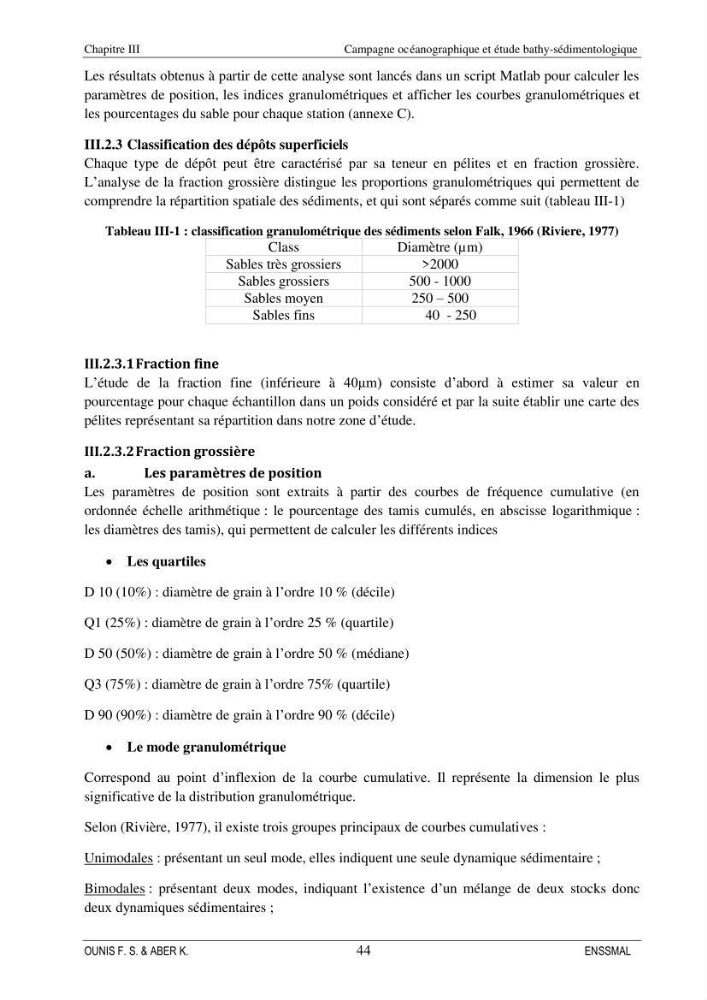

Chapitre III
Campagne océanographique et étude bathy-sédimentologique
OUNIS F. S. & ABER K.
44
ENSSMAL
Les résultats obtenus à partir de cette analyse sont lancés dans un script Matlab pour calculer les
paramètres de position, les indices granulométriques et afficher les courbes granulométriques et
les pourcentages du sable pour chaque station (annexe C).
III.2.3 Classification des dépôts superficiels
Chaque type de dépôt peut être caractérisé par sa teneur en pélites et en fraction grossière.
L’analyse de la fraction grossière distingue les proportions granulométriques qui permettent de
comprendre la répartition spatiale des sédiments, et qui sont séparés comme suit (tableau III-1)
Tableau III-1 : classification granulométrique des sédiments selon Falk, 1966 (Riviere, 1977)
Class
Diamètre (µm)
Sables très grossiers
>2000
Sables grossiers
500 - 1000
Sables moyen
250 – 500
Sables fins
40 - 250
III.2.3.1 Fraction fine
L’étude de la fraction fine (inférieure à 40μm) consiste d’abord à estimer sa valeur en
pourcentage pour chaque échantillon dans un poids considéré et par la suite établir une carte des
pélites représentant sa répartition dans notre zone d’étude.
III.2.3.2 Fraction grossière
a.
Les paramètres de position
Les paramètres de position sont extraits à partir des courbes de fréquence cumulative (en
ordonnée échelle arithmétique : le pourcentage des tamis cumulés, en abscisse logarithmique :
les diamètres des tamis), qui permettent de calculer les différents indices
Les quartiles
D 10 (10%) : diamètre de grain à l’ordre 10 % (décile)
Q1 (25%) : diamètre de grain à l’ordre 25 % (quartile)
D 50 (50%) : diamètre de grain à l’ordre 50 % (médiane)
Q3 (75%) : diamètre de grain à l’ordre 75% (quartile)
D 90 (90%) : diamètre de grain à l’ordre 90 % (décile)
Le mode granulométrique
Correspond au point d’inflexion de la courbe cumulative. Il représente la dimension le plus
significative de la distribution granulométrique.
Selon (Rivière, 1977), il existe trois groupes principaux de courbes cumulatives :
Unimodales : présentant un seul mode, elles indiquent une seule dynamique sédimentaire ;
Bimodales : présentant deux modes, indiquant l’existence d’un mélange de deux stocks donc
deux dynamiques sédimentaires ;
