Chapitre I
Zone d’étude baie et Marina Bay d’Alger
OUNIS F. S. & ABER K.
12
ENSSMAL
Tableau I-2: Tableau représentatif des caractéristiques géotechnique, (RPA, 99- 2003)
I.6 Caractéristiques du sol
L’information de caractère géomatique disponible pour la réalisation du projet est composée de
l’étude géophysique (LEM, 2006), l’étude sédimentologique (LEM, 2006) et la campagne
géotechnique réalisée sur 03 points de sondage carottés sur le trait de côte. Ces sondages ont
révélé l'existence d'une seule couche de "sables limoneux (SM)" aux caractéristiques suivantes
(Tableau ‎ I-3)
Tableau I-3 : Tableau récapitulatif des Paramètres géotechniques du terrain de fondation
(couche de sable limoneux, campagne géotechnique, BTP, 2015)
Paramètre
Symbole
Unité
Valeur
Épaisseur
e
m
≈ 20
Masse volumique des blocs utilisés
γs
KN/m
3
24.81
Poids volumique déjaugé du sol
γd
KN/m
3
19.62
Poids volumique saturé du sol
γsat
KN/m
3
19.62
Densité relative
Dr
%
77
Angle de frottement interne (conditions drainées)
Φ
Degré
30
Angle de frottement interne (conditions drainées)
Φ’
Degré
37.5
Module de déformation
E
MN/m
2
10 – 96
Coefficient de perméabilité horizontal
kh
m/s
7– 10
Coefficient de perméabilité vertical
kv
m/s
7 – 10
Groupe
Zone I
Zone IIa
Zone IIb
Zone III
1 A
0.15
0.25
0.30
0.40
1 B
0.12
0.20
0.25
0.30
2
0.10
0.15
0.20
0.25
3
0.07
0.10
0.14
0.18

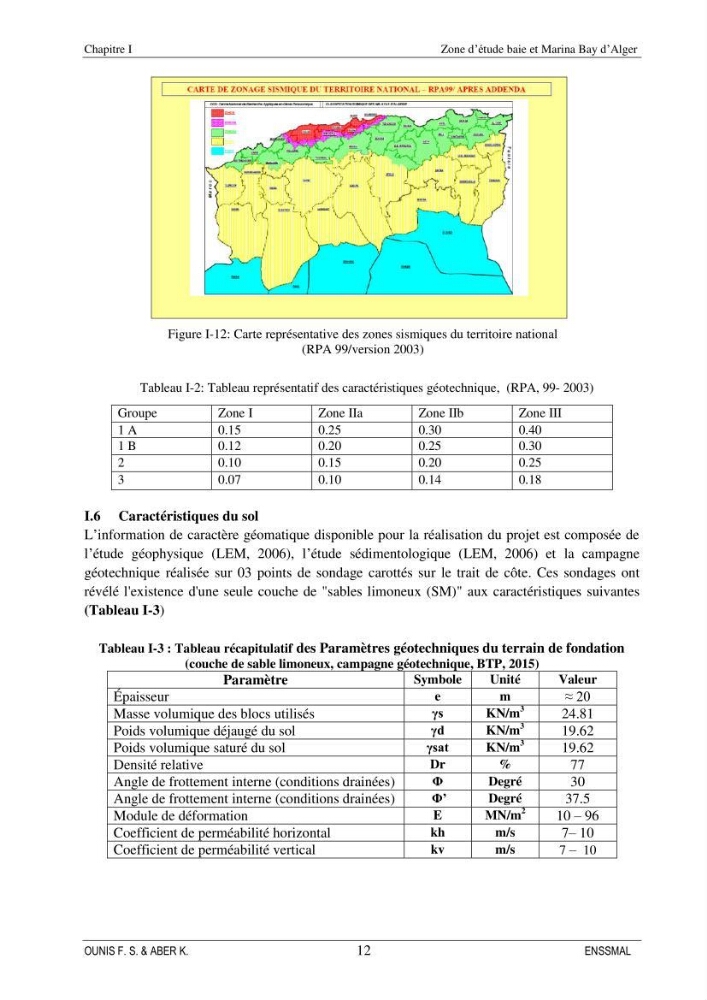

Figure I-12: Carte représentative des zones sismiques du territoire national
(RPA 99/version 2003)
