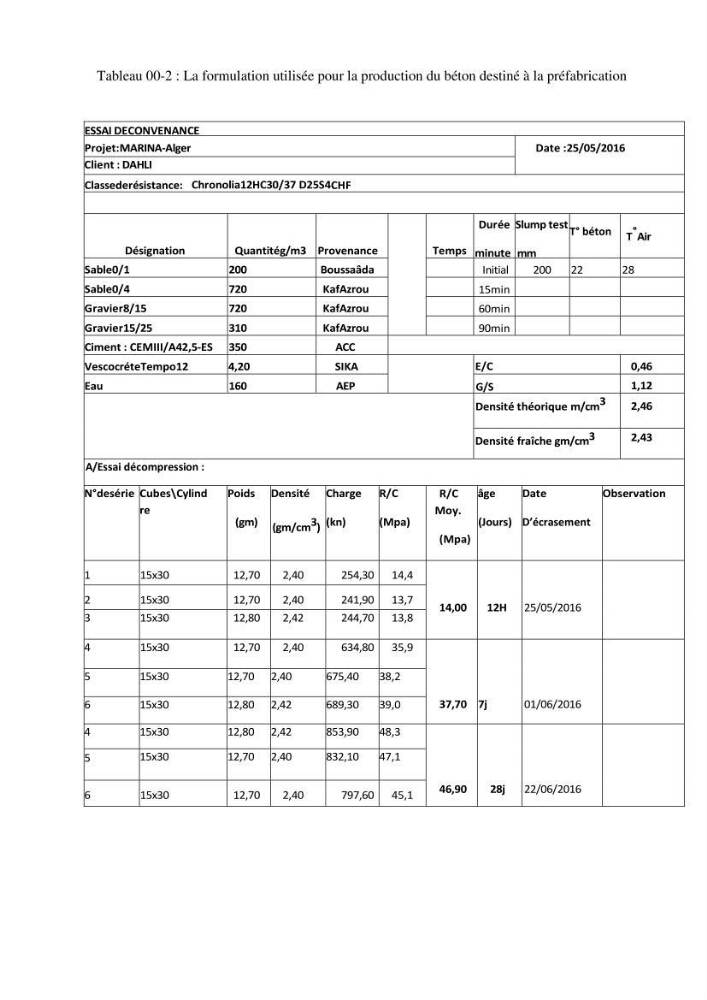

Tableau 00-2 : La formulation utilisée pour la production du béton destiné à la préfabrication
ESSAI DECONVENANCE
Projet:MARINA-Alger
Date :25/05/2016
Client : DAHLI
Classederésistance: Chronolia12HC30/37 D25S4CHF
Désignation
Quantitég/m3 Provenance
Temps
Durée
minute
Slump test
mm
T° béton T ° Air
Sable0/1
200
Boussaâda
Initial
200
22
28
Sable0/4
720
KafAzrou
15min
Gravier8/15
720
KafAzrou
60min
Gravier15/25
310
KafAzrou
90min
Ciment : CEMIII/A42,5-ES 350
ACC
VescocréteTempo12
4,20
SIKA
E/C
0,46
Eau
160
AEP
G/S
1,12
Densité théorique m/cm 3
2,46
Densité fraîche gm/cm 3
2,43
A/Essai décompression :
N°desérie Cubes\Cylind
re
Poids
(gm)
Densité
(gm/cm 3 )
Charge
(kn)
R/C
(Mpa)
R/C
Moy.
(Mpa)
âge
(Jours)
Date
D’écrasement
Observation
1
15x30
12,70
2,40
254,30 14,4
14,00
12H 25/05/2016
2
15x30
12,70
2,40
241,90 13,7
3
15x30
12,80
2,42
244,70 13,8
4
15x30
12,70
2,40
634,80 35,9
37,70 7j
01/06/2016
5
15x30
12,70 2,40
675,40
38,2
6
15x30
12,80 2,42
689,30
39,0
4
15x30
12,80 2,42
853,90
48,3
46,90
28j
22/06/2016
5
15x30
12,70 2,40
832,10
47,1
6
15x30
12,70
2,40
797,60 45,1
