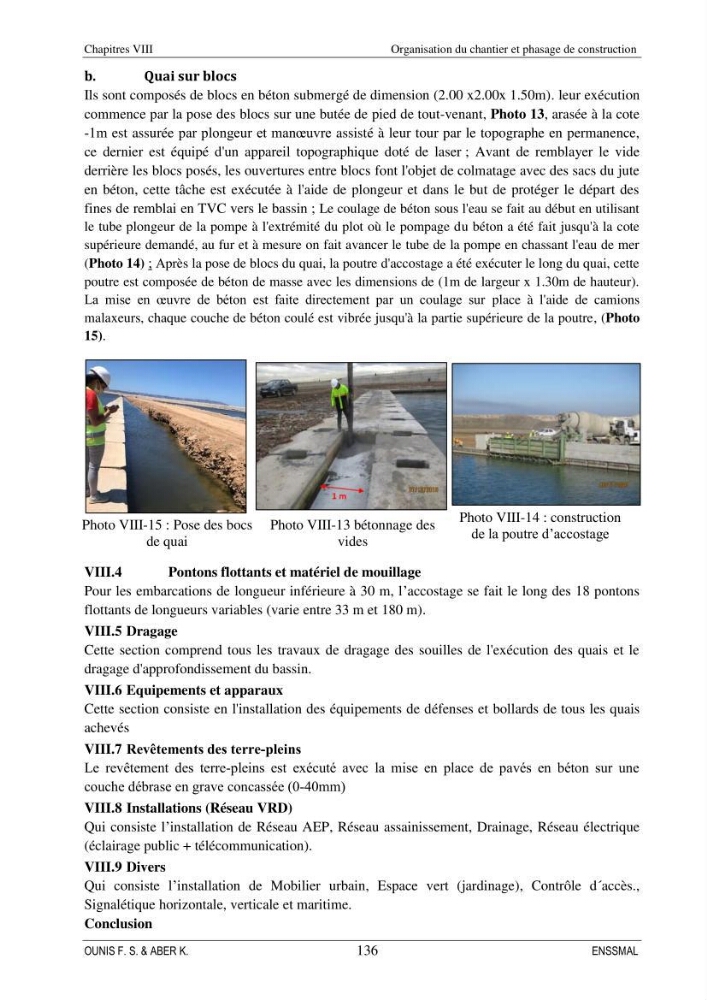

Chapitres VIII
Organisation du chantier et phasage de construction
OUNIS F. S. & ABER K.
136
ENSSMAL
b.
Quai sur blocs
Ils sont composés de blocs en béton submergé de dimension (2.00 x2.00x 1.50m). leur exécution
commence par la pose des blocs sur une butée de pied de tout-venant, Photo 13, arasée à la cote
‐1m est assurée par plongeur et manœuvre assisté à leur tour par le topographe en permanence,
ce dernier est équipé d'un appareil topographique doté de laser ; Avant de remblayer le vide
derrière les blocs posés, les ouvertures entre blocs font l'objet de colmatage avec des sacs du jute
en béton, cette tâche est exécutée à l'aide de plongeur et dans le but de protéger le départ des
fines de remblai en TVC vers le bassin ; Le coulage de béton sous l'eau se fait au début en utilisant
le tube plongeur de la pompe à l'extrémité du plot où le pompage du béton a été fait jusqu'à la cote
supérieure demandé, au fur et à mesure on fait avancer le tube de la pompe en chassant l'eau de mer
(Photo 14) ; Après la pose de blocs du quai, la poutre d'accostage a été exécuter le long du quai, cette
poutre est composée de béton de masse avec les dimensions de (1m de largeur x 1.30m de hauteur).
La mise en œuvre de béton est faite directement par un coulage sur place à l'aide de camions
malaxeurs, chaque couche de béton coulé est vibrée jusqu'à la partie supérieure de la poutre, (Photo
15).
VIII.4
Pontons flottants et matériel de mouillage
Pour les embarcations de longueur inférieure à 30 m, l’accostage se fait le long des 18 pontons
flottants de longueurs variables (varie entre 33 m et 180 m).
VIII.5 Dragage
Cette section comprend tous les travaux de dragage des souilles de l'exécution des quais et le
dragage d'approfondissement du bassin.
VIII.6 Equipements et apparaux
Cette section consiste en l'installation des équipements de défenses et bollards de tous les quais
achevés
VIII.7 Revêtements des terre‐pleins
Le revêtement des terre‐pleins est exécuté avec la mise en place de pavés en béton sur une
couche débrase en grave concassée (0‐40mm)
VIII.8 Installations (Réseau VRD)
Qui consiste l’installation de Réseau AEP, Réseau assainissement, Drainage, Réseau électrique
(éclairage public + télécommunication).
VIII.9 Divers
Qui consiste l’installation de Mobilier urbain, Espace vert (jardinage), Contrôle d´accès.,
Signalétique horizontale, verticale et maritime.
Conclusion
Photo VIII-14 : construction
de la poutre d’accostage
Photo VIII-13 bétonnage des
vides
Photo VIII-15 : Pose des bocs
de quai
