Les charges sont distribuées entre le nombre de pieux établis pour l'ancrage de chacun des
appontements flottants, donc les charges par unité de pieu sont:

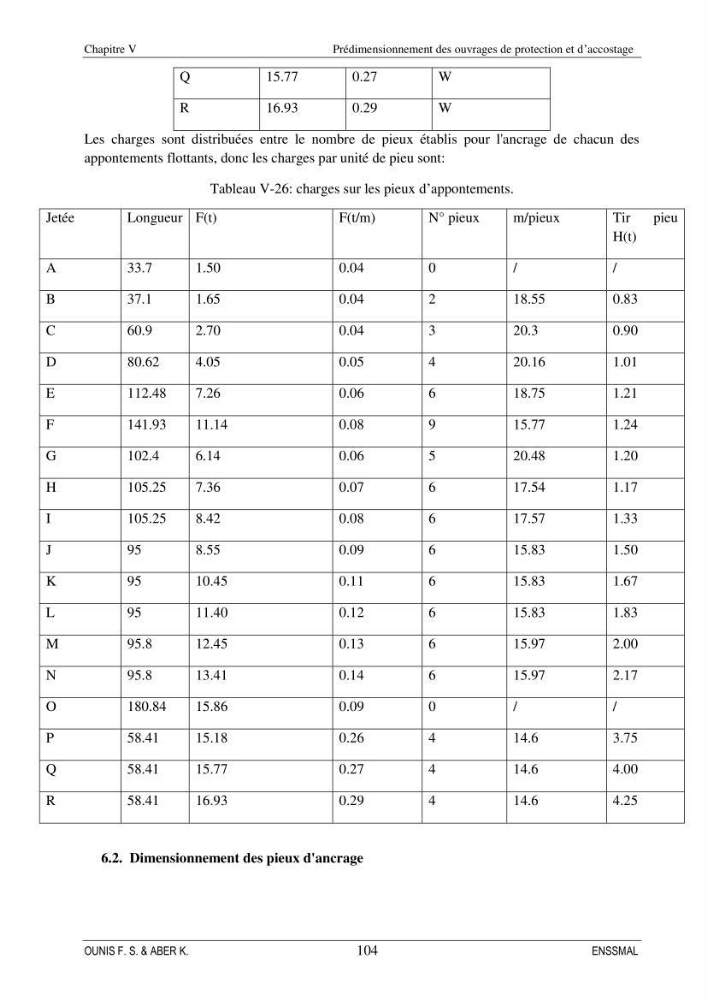

Tableau V-26: charges sur les pieux d’appontements.
Jetée
Longueur F(t)
F(t/m)
N° pieux
m/pieux
Tir
pieu
H(t)
A
33.7
1.50
0.04
0
/
/
B
37.1
1.65
0.04
2
18.55
0.83
C
60.9
2.70
0.04
3
20.3
0.90
D
80.62
4.05
0.05
4
20.16
1.01
E
112.48
7.26
0.06
6
18.75
1.21
F
141.93
11.14
0.08
9
15.77
1.24
G
102.4
6.14
0.06
5
20.48
1.20
H
105.25
7.36
0.07
6
17.54
1.17
I
105.25
8.42
0.08
6
17.57
1.33
J
95
8.55
0.09
6
15.83
1.50
K
95
10.45
0.11
6
15.83
1.67
L
95
11.40
0.12
6
15.83
1.83
M
95.8
12.45
0.13
6
15.97
2.00
N
95.8
13.41
0.14
6
15.97
2.17
O
180.84
15.86
0.09
0
/
/
P
58.41
15.18
0.26
4
14.6
3.75
Q
58.41
15.77
0.27
4
14.6
4.00
R
58.41
16.93
0.29
4
14.6
4.25
6.2. Dimensionnement des pieux d'ancrage
