Chapitre V
Prédimensionnement des ouvrages de protection et d’accostage
OUNIS F. S. & ABER K.
101
ENSSMAL

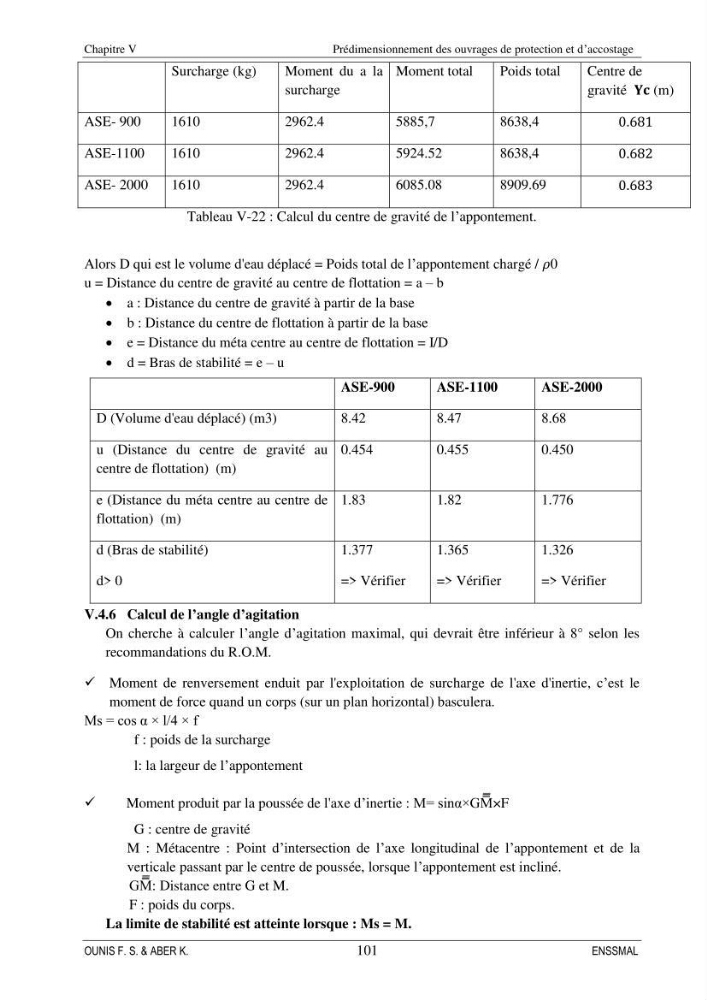

Tableau V-22 : Calcul du centre de gravité de l’appontement.
Alors D qui est le volume d'eau déplacé = Poids total de l’appontement chargé / 𝜌0
u = Distance du centre de gravité au centre de flottation = a – b
 a : Distance du centre de gravité à partir de la base
 b : Distance du centre de flottation à partir de la base
 e = Distance du méta centre au centre de flottation = I/D
 d = Bras de stabilité = e – u
V.4.6 Calcul de l’angle d’agitation
On cherche à calculer l’angle d’agitation maximal, qui devrait être inférieur à 8° selon les
recommandations du R.O.M.
 Moment de renversement enduit par l'exploitation de surcharge de l'axe d'inertie, c’est le
moment de force quand un corps (sur un plan horizontal) basculera.
Ms = cos α × l/4 × f
f : poids de la surcharge
l: la largeur de l’appontement

Moment produit par la poussée de l'axe d’inertie : M= sinα×GM ̅̅̅̅ ̅̅̅̅ ̅̅̅̅ ̅̅̅̅ ×F
G : centre de gravité
M : Métacentre : Point d’intersection de l’axe longitudinal de l’appontement et de la
verticale passant par le centre de poussée, lorsque l’appontement est incliné.
GM ̅̅̅̅ ̅̅̅̅ ̅̅̅̅ ̅̅̅̅ : Distance entre G et M.
F : poids du corps.
La limite de stabilité est atteinte lorsque : Ms = M.
Surcharge (kg)
Moment du a la
surcharge
Moment total
Poids total
Centre de
gravité 𝐘𝐜 (m)
ASE- 900
1610
2962.4
5885,7
8638,4
0.681
ASE-1100
1610
2962.4
5924.52
8638,4
0.682
ASE- 2000
1610
2962.4
6085.08
8909.69
0.683
ASE-900
ASE-1100
ASE-2000
D (Volume d'eau déplacé) (m3)
8.42
8.47
8.68
u (Distance du centre de gravité au
centre de flottation) (m)
0.454
0.455
0.450
e (Distance du méta centre au centre de
flottation) (m)
1.83
1.82
1.776
d (Bras de stabilité)
d> 0
1.377
=> Vérifier
1.365
=> Vérifier
1.326
=> Vérifier
