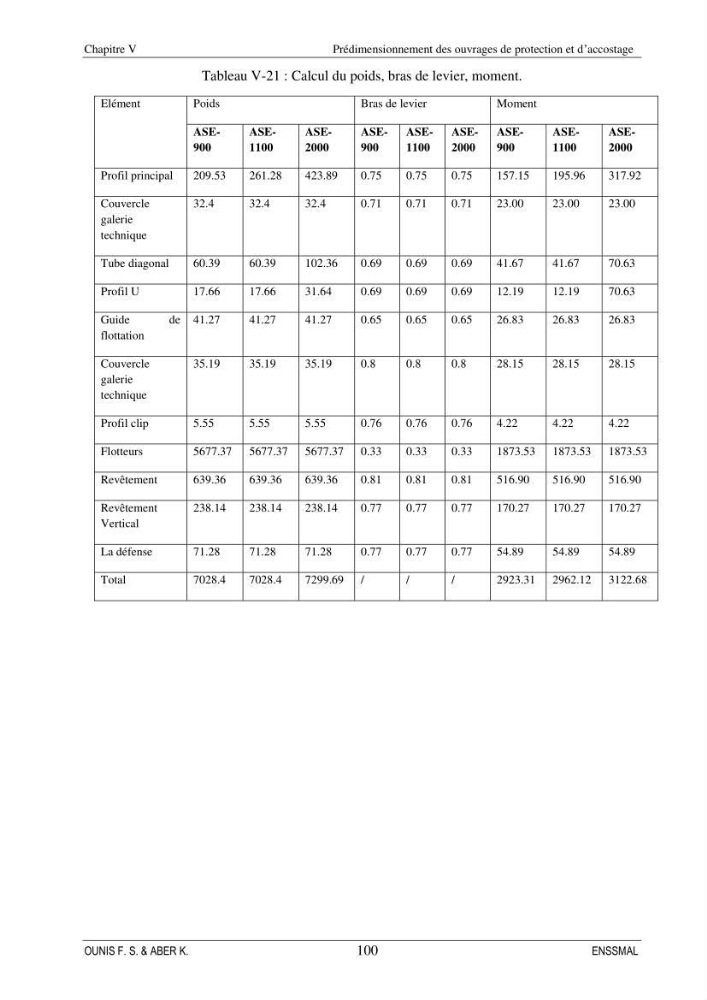

Tableau V-21 : Calcul du poids, bras de levier, moment.
Elément
Poids
Bras de levier
Moment
ASE900
ASE1100
ASE2000
ASE900
ASE1100
ASE2000
ASE900
ASE1100
ASE2000
Profil principal
209.53
261.28
423.89
0.75
0.75
0.75
157.15
195.96
317.92
Couvercle
galerie
technique
32.4
32.4
32.4
0.71
0.71
0.71
23.00
23.00
23.00
Tube diagonal
60.39
60.39
102.36
0.69
0.69
0.69
41.67
41.67
70.63
Profil U
17.66
17.66
31.64
0.69
0.69
0.69
12.19
12.19
70.63
Guide
de
flottation
41.27
41.27
41.27
0.65
0.65
0.65
26.83
26.83
26.83
Couvercle
galerie
technique
35.19
35.19
35.19
0.8
0.8
0.8
28.15
28.15
28.15
Profil clip
5.55
5.55
5.55
0.76
0.76
0.76
4.22
4.22
4.22
Flotteurs
5677.37 5677.37 5677.37 0.33
0.33
0.33
1873.53 1873.53 1873.53
Revêtement
639.36
639.36
639.36
0.81
0.81
0.81
516.90
516.90
516.90
Revêtement
Vertical
238.14
238.14
238.14
0.77
0.77
0.77
170.27
170.27
170.27
La défense
71.28
71.28
71.28
0.77
0.77
0.77
54.89
54.89
54.89
Total
7028.4
7028.4
7299.69 /
/
/
2923.31 2962.12 3122.68
