Chapitre V
Prédimensionnement des ouvrages de protection et d’accostage
OUNIS F. S. & ABER K.
95
ENSSMAL
 Les pieux de fixation sont en acier avec diamètre de 510 mm, avec une longueur variable en
fonction du tirant d'eau où ils se trouvent, obtenue de la manière suivante :
L (PIEU) = L (FONÇAGE) + Tirant d'eau + Hauteur de marée météorologique + 1.5
Où les valeurs adoptées sont les suivantes :
 L(FONÇAGE)
 Tirant d’eau : Variable entre 2.5 m à ≈ 3 m
 Hauteur de marée météorologique 0.8 m.
L'accès aux jetées se fait à travers des passerelles, d'1.3 m de largeur et 5 m de longueur de
coupe. Elles sont équipées de rampes et avec des finitions superficielles égales à celles des
appontements.
La jonction entre pieux et jetée est réalisée à l’aide des anneaux, de forme trapézoïdale, qui
embrasent le pieu et se glissent au long de ce dernier a l’aide de rouleaux.
Les rouleaux de glissement sont construits en polyéthylène de grande élasticité et résistance à
l’abrasion.
 Les taquets
Les taquets sont des éléments construits en fonte
d'aluminium norme technique UNE (équivalent
espagnol à la norme CEN, Comité Européen de
Normalisation) L 2560 moulé. Elle a une forme
adéquate pour rendre facile l'amarrage des
cordages. Les taquets sont placés sur le profil
latéral de l’appontement, en rendant facile leur
pose en tout point au long du profil longitudinal.
Sur les appontements, des bollards pour l'accostage des embarcations sont disposés avec la
distribution suivante :

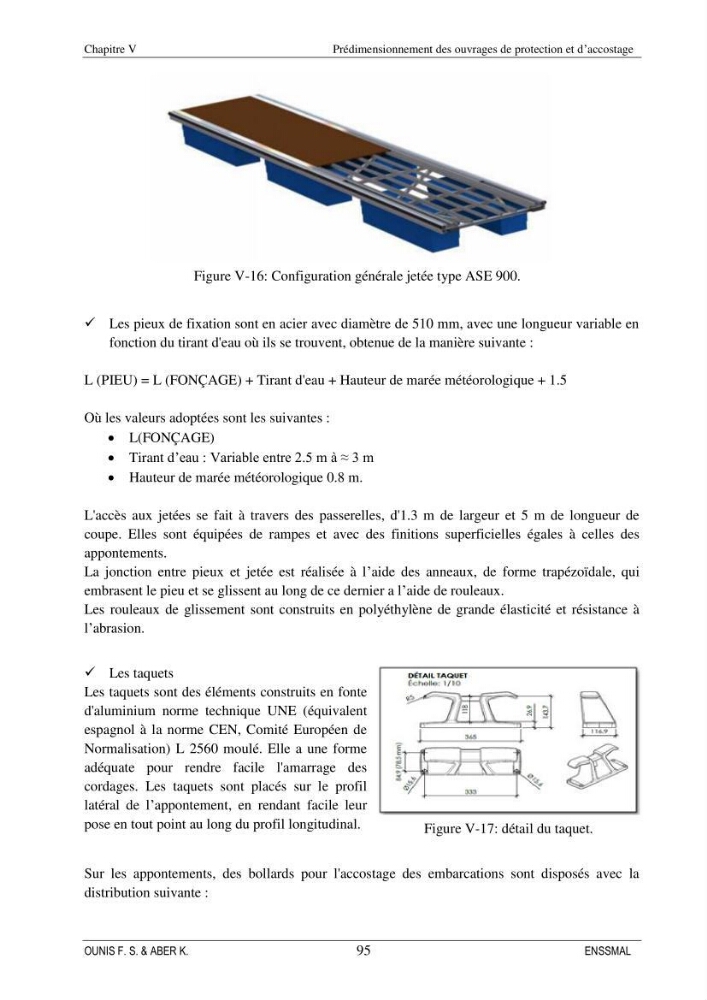

Figure V-16: Configuration générale jetée type ASE 900.
Figure V-17: détail du taquet.
