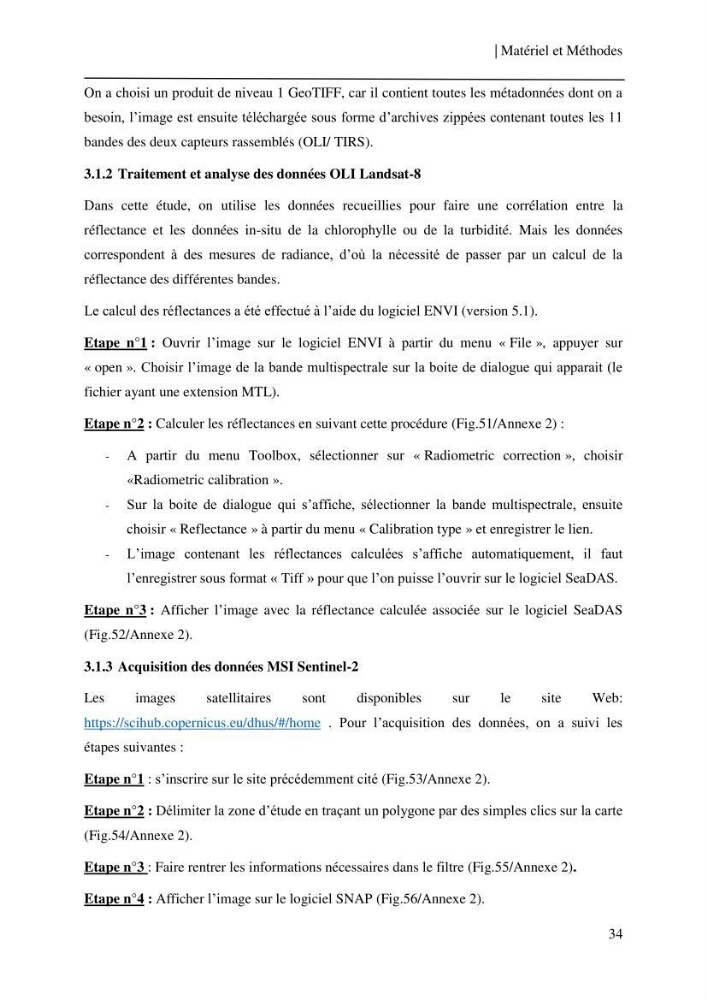

| Matériel et Méthodes
34
On a choisi un produit de niveau 1 GeoTIFF, car il contient toutes les métadonnées dont on a
besoin, l’image est ensuite téléchargée sous forme d’archives zippées contenant toutes les 11
bandes des deux capteurs rassemblés (OLI/ TIRS).
3.1.2 Traitement et analyse des données OLI Landsat-8
Dans cette étude, on utilise les données recueillies pour faire une corrélation entre la
réflectance et les données in-situ de la chlorophylle ou de la turbidité. Mais les données
correspondent à des mesures de radiance, d’où la nécessité de passer par un calcul de la
réflectance des différentes bandes.
Le calcul des réflectances a été effectué à l’aide du logiciel ENVI (version 5.1).
Etape n°1 : Ouvrir l’image sur le logiciel ENVI à partir du menu « File », appuyer sur
« open ». Choisir l’image de la bande multispectrale sur la boite de dialogue qui apparait (le
fichier ayant une extension MTL).
Etape n°2 : Calculer les réflectances en suivant cette procédure (Fig.51/Annexe 2) :
- A partir du menu Toolbox, sélectionner sur « Radiometric correction », choisir
«Radiometric calibration ».
- Sur la boite de dialogue qui s’affiche, sélectionner la bande multispectrale, ensuite
choisir « Reflectance » à partir du menu « Calibration type » et enregistrer le lien.
- L’image contenant les réflectances calculées s’affiche automatiquement, il faut
l’enregistrer sous format « Tiff » pour que l’on puisse l’ouvrir sur le logiciel SeaDAS.
Etape n°3 : Afficher l’image avec la réflectance calculée associée sur le logiciel SeaDAS
(Fig.52/Annexe 2).
3.1.3 Acquisition des données MSI Sentinel-2
Les
images
satellitaires
sont
disponibles
sur
le
site
Web:
https://scihub.copernicus.eu/dhus/#/home . Pour l’acquisition des données, on a suivi les
étapes suivantes :
Etape n°1 : s’inscrire sur le site précédemment cité (Fig.53/Annexe 2).
Etape n°2 : Délimiter la zone d’étude en traçant un polygone par des simples clics sur la carte
(Fig.54/Annexe 2).
Etape n°3 : Faire rentrer les informations nécessaires dans le filtre (Fig.55/Annexe 2).
Etape n°4 : Afficher l’image sur le logiciel SNAP (Fig.56/Annexe 2).
