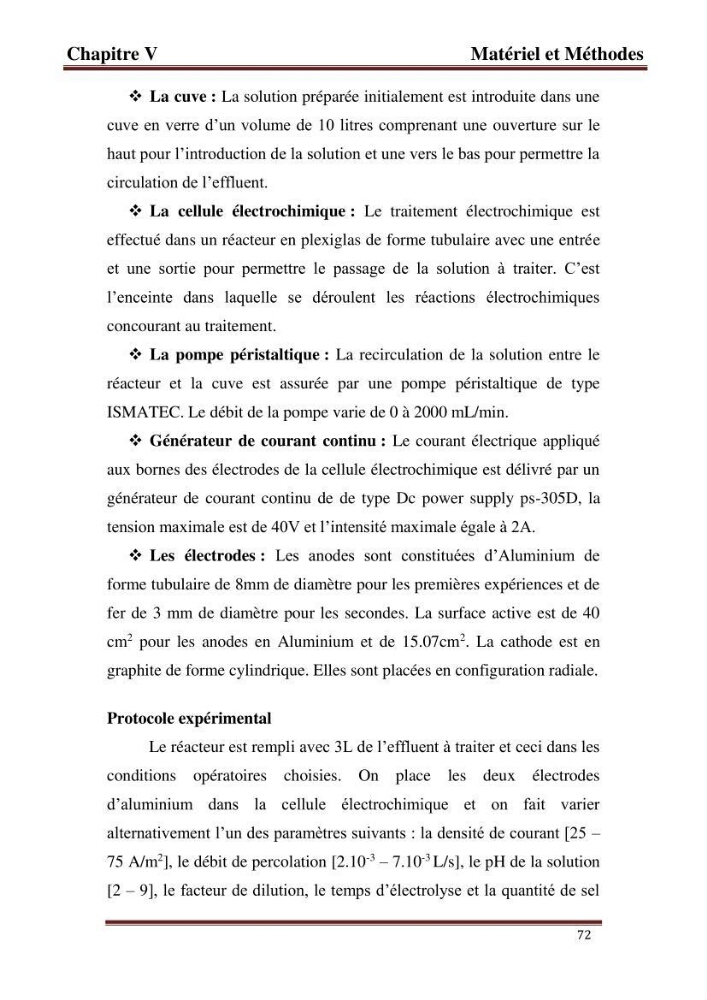

Chapitre V
Matériel et Méthodes
07
 La cuve : La solution préparée initialement est introduite dans une
cuve en verre d’un volume de 10 litres comprenant une ouverture sur le
haut pour l’introduction de la solution et une vers le bas pour permettre la
circulation de l’effluent.
 La cellule électrochimique : Le traitement électrochimique est
effectué dans un réacteur en plexiglas de forme tubulaire avec une entrée
et une sortie pour permettre le passage de la solution à traiter. C’est
l’enceinte dans laquelle se déroulent les réactions électrochimiques
concourant au traitement.
 La pompe péristaltique : La recirculation de la solution entre le
réacteur et la cuve est assurée par une pompe péristaltique de type
ISMATEC. Le débit de la pompe varie de 0 à 2000 mL/min.
 Générateur de courant continu : Le courant électrique appliqué
aux bornes des électrodes de la cellule électrochimique est délivré par un
générateur de courant continu de de type Dc power supply ps-305D, la
tension maximale est de 40V et l’intensité maximale égale à 2A.
 Les électrodes : Les anodes sont constituées d’Aluminium de
forme tubulaire de 8mm de diamètre pour les premières expériences et de
fer de 3 mm de diamètre pour les secondes. La surface active est de 40
cm
2 pour les anodes en Aluminium et de 15.07cm
2 . La cathode est en
graphite de forme cylindrique. Elles sont placées en configuration radiale.
Protocole expérimental
Le réacteur est rempli avec 3L de l’effluent à traiter et ceci dans les
conditions opératoires choisies. On place les deux électrodes
d’aluminium dans la cellule électrochimique et on fait varier
alternativement l’un des paramètres suivants : la densité de courant [25 –
75 A/m
2 ], le débit de percolation [2.10
-3
– 7.10
-3 L/s], le pH de la solution
[2 – 9], le facteur de dilution, le temps d’électrolyse et la quantité de sel
