Chapitre V
Matériel et Méthodes
07
Paramètres
Eau de STEP
valeurs
pH
7,8
Conductivité électrique (mS/cm)
1,56
Turbidité
(NTU)
132,8
DCO
(mgO 2 /L)
267,6
DBO 5
(mgO 2 /L)
112,1
Chlorures
(mg/L)
470,3
NO 3
-
(mg/L)
2,048
SO 4
2(mg/L)
321
MES
(mg/L)
262
Tableau. V.1 : Caractérisation des eaux brutes pour le traitement
V.3. Appareils utilisés en EC
Ce chapitre décrit le montage expérimental mis en œuvre au cours
de cette étude (figure V.1). Il explique le choix des différentes
expériences réalisées et la composition des effluents étudiés.

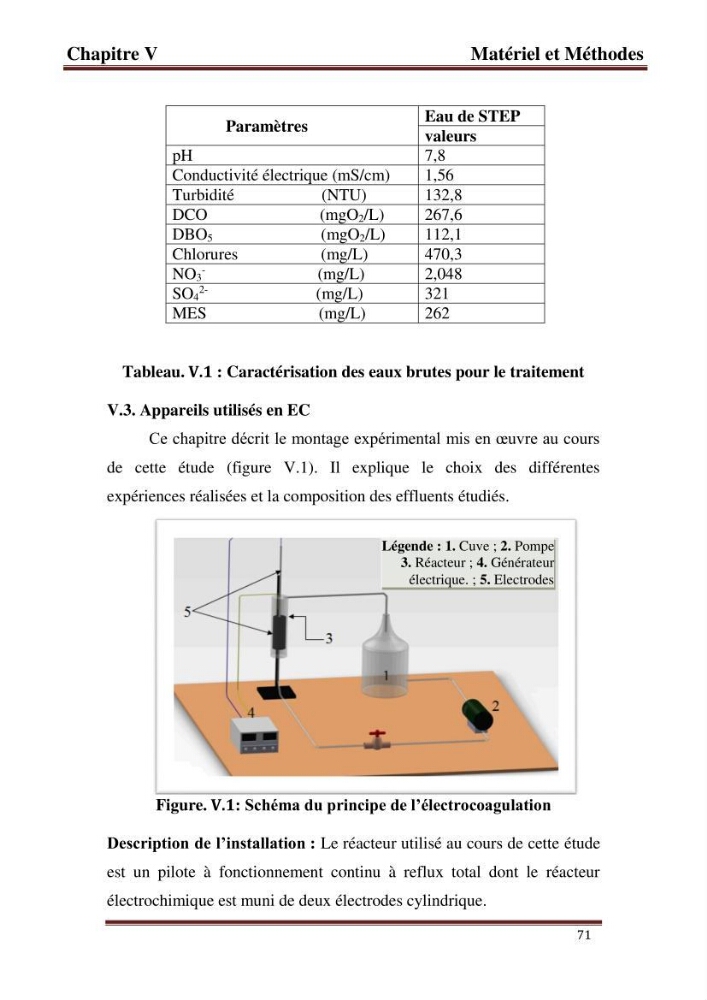

Figure. V.1: Schéma du principe de l’électrocoagulation
Description de l’installation : Le réacteur utilisé au cours de cette étude
est un pilote à fonctionnement continu à reflux total dont le réacteur
électrochimique est muni de deux électrodes cylindrique.
Légende : 1. Cuve ; 2. Pompe
3. Réacteur ; 4. Générateur
électrique. ; 5. Electrodes
