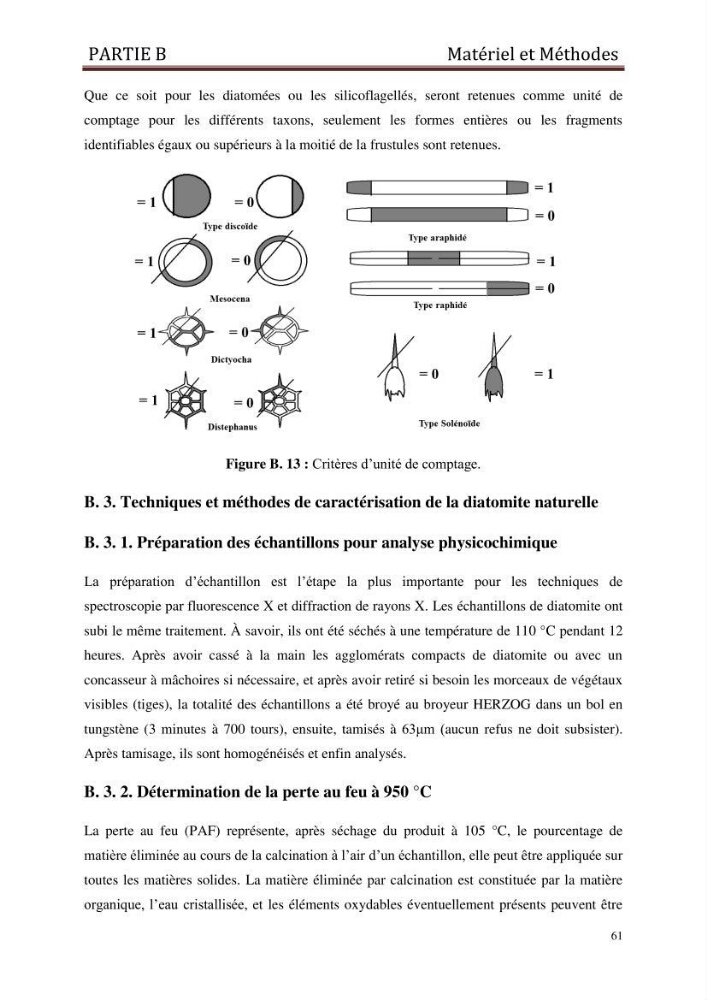

PARTIE B
Matériel et Méthodes
61
Que ce soit pour les diatomées ou les silicoflagellés, seront retenues comme unité de
comptage pour les différents taxons, seulement les formes entières ou les fragments
identifiables égaux ou supérieurs à la moitié de la frustules sont retenues.
Figure B. 13 : Critères d’unité de comptage.
B. 3. Techniques et méthodes de caractérisation de la diatomite naturelle
B. 3. 1. Préparation des échantillons pour analyse physicochimique
La préparation d’échantillon est l’étape la plus importante pour les techniques de
spectroscopie par fluorescence X et diffraction de rayons X. Les échantillons de diatomite ont
subi le même traitement. À savoir, ils ont été séchés à une température de 110 °C pendant 12
heures. Après avoir cassé à la main les agglomérats compacts de diatomite ou avec un
concasseur à mâchoires si nécessaire, et après avoir retiré si besoin les morceaux de végétaux
visibles (tiges), la totalité des échantillons a été broyé au broyeur HERZOG dans un bol en
tungstène (3 minutes à 700 tours), ensuite, tamisés à 63μm (aucun refus ne doit subsister).
Après tamisage, ils sont homogénéisés et enfin analysés.
B. 3. 2. Détermination de la perte au feu à 950 °C
La perte au feu (PAF) représente, après séchage du produit à 105 °C, le pourcentage de
matière éliminée au cours de la calcination à l’air d’un échantillon, elle peut être appliquée sur
toutes les matières solides. La matière éliminée par calcination est constituée par la matière
organique, l’eau cristallisée, et les éléments oxydables éventuellement présents peuvent être
