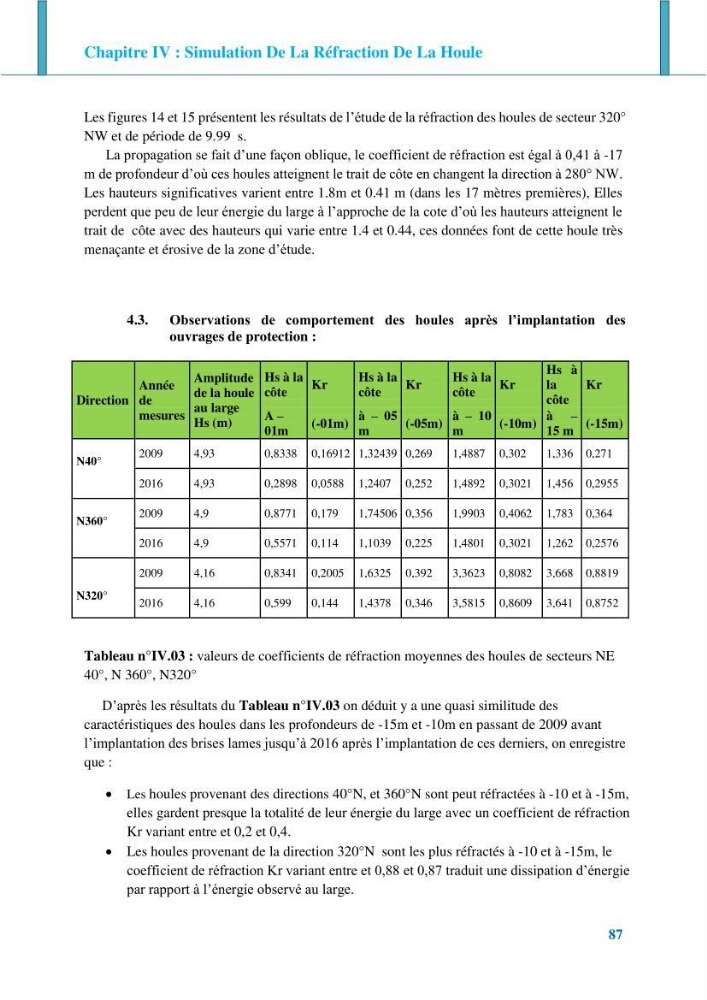

Chapitre IV : Simulation De La Réfraction De La Houle
87
Les figures 14 et 15 présentent les résultats de l’étude de la réfraction des houles de secteur 320°
NW et de période de 9.99 s.
La propagation se fait d’une façon oblique, le coefficient de réfraction est égal à 0,41 à -17
m de profondeur d’où ces houles atteignent le trait de côte en changent la direction à 280° NW.
Les hauteurs significatives varient entre 1.8m et 0.41 m (dans les 17 mètres premières), Elles
perdent que peu de leur énergie du large à l’approche de la cote d’où les hauteurs atteignent le
trait de côte avec des hauteurs qui varie entre 1.4 et 0.44, ces données font de cette houle très
menaçante et érosive de la zone d’étude.
4.3.
Observations de comportement des houles après l’implantation des
ouvrages de protection :
Direction
Année
de
mesures
Amplitude
de la houle
au large
Hs (m)
Hs à la
côte
Kr
Hs à la
côte
Kr
Hs à la
côte
Kr
Hs à
la
côte
Kr
A –
01m
(-01m)
à – 05
m
(-05m)
à – 10
m
(-10m)
à –
15 m
(-15m)
2009
4,93
0,8338 0,16912 1,32439 0,269
1,4887 0,302
1,336 0,271
N40°
2016
4,93
0,2898 0,0588 1,2407 0,252
1,4892 0,3021 1,456 0,2955
2009
4,9
0,8771 0,179
1,74506 0,356
1,9903 0,4062 1,783 0,364
N360°
2016
4,9
0,5571 0,114
1,1039 0,225
1,4801 0,3021 1,262 0,2576
2009
4,16
0,8341 0,2005 1,6325 0,392
3,3623 0,8082 3,668 0,8819
N320°
2016
4,16
0,599
0,144
1,4378 0,346
3,5815 0,8609 3,641 0,8752
Tableau n°IV.03 : valeurs de coefficients de réfraction moyennes des houles de secteurs NE
40°, N 360°, N320°
D’après les résultats du Tableau n°IV.03 on déduit y a une quasi similitude des
caractéristiques des houles dans les profondeurs de -15m et -10m en passant de 2009 avant
l’implantation des brises lames jusqu’à 2016 après l’implantation de ces derniers, on enregistre
que :
Les houles provenant des directions 40°N, et 360°N sont peut réfractées à -10 et à -15m,
elles gardent presque la totalité de leur énergie du large avec un coefficient de réfraction
Kr variant entre et 0,2 et 0,4.
Les houles provenant de la direction 320°N sont les plus réfractés à -10 et à -15m, le
coefficient de réfraction Kr variant entre et 0,88 et 0,87 traduit une dissipation d’énergie
par rapport à l’énergie observé au large.
