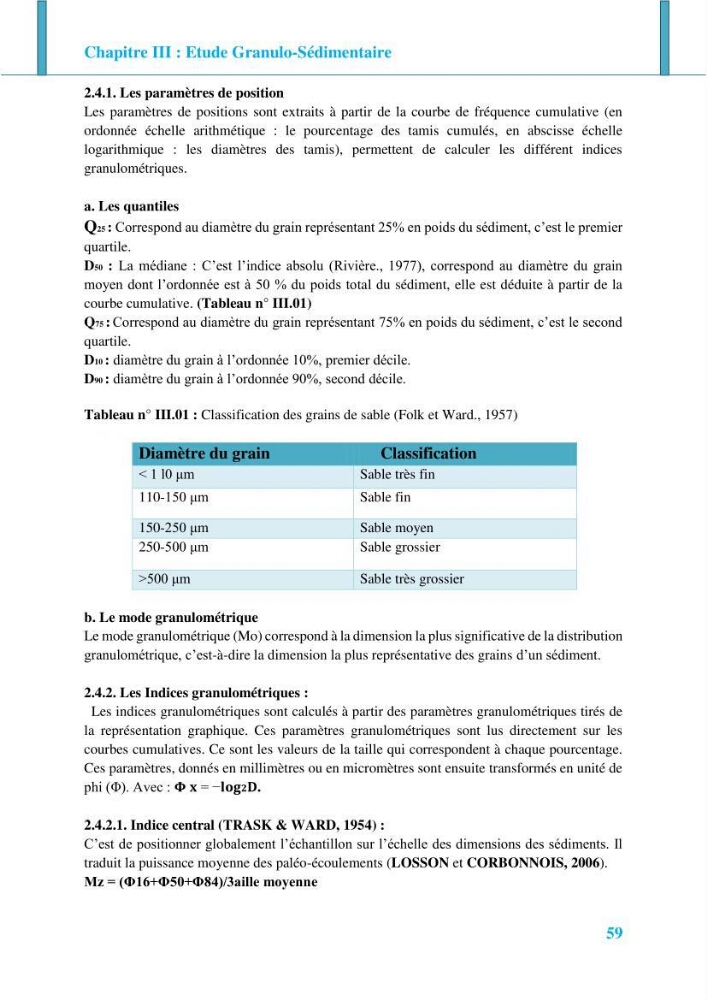

Chapitre III : Etude Granulo-Sédimentaire
59
2.4.1. Les paramètres de position
Les paramètres de positions sont extraits à partir de la courbe de fréquence cumulative (en
ordonnée échelle arithmétique : le pourcentage des tamis cumulés, en abscisse échelle
logarithmique : les diamètres des tamis), permettent de calculer les différent indices
granulométriques.
a. Les quantiles
Q25 : Correspond au diamètre du grain représentant 25% en poids du sédiment, c’est le premier
quartile.
D50 : La médiane : C’est l’indice absolu (Rivière., 1977), correspond au diamètre du grain
moyen dont l’ordonnée est à 50 % du poids total du sédiment, elle est déduite à partir de la
courbe cumulative. (Tableau n° III.01)
Q75 : Correspond au diamètre du grain représentant 75% en poids du sédiment, c’est le second
quartile.
D10 : diamètre du grain à l’ordonnée 10%, premier décile.
D90 : diamètre du grain à l’ordonnée 90%, second décile.
Tableau n° III.01 : Classification des grains de sable (Folk et Ward., 1957)
Diamètre du
Diamètre du grain
Classification
< 1 l0 μm
Sable très fin
110-150 μm
Sable fin
150-250 μm
Sable moyen
250-500 μm
Sable grossier
>500 μm
Sable très grossier
b. Le mode granulométrique
Le mode granulométrique (Mo) correspond à la dimension la plus significative de la distribution
granulométrique, c’est-à-dire la dimension la plus représentative des grains d’un sédiment.
2.4.2. Les Indices granulométriques :
Les indices granulométriques sont calculés à partir des paramètres granulométriques tirés de
la représentation graphique. Ces paramètres granulométriques sont lus directement sur les
courbes cumulatives. Ce sont les valeurs de la taille qui correspondent à chaque pourcentage.
Ces paramètres, donnés en millimètres ou en micromètres sont ensuite transformés en unité de
phi (Φ). Avec : í µíº½ í µí°± = −í µí°¥í µí°¨í µí° í µí¿í µí°.
2.4.2.1. Indice central (TRASK & WARD, 1954) :
C’est de positionner globalement l’échantillon sur l’échelle des dimensions des sédiments. Il
traduit la puissance moyenne des paléo-écoulements (LOSSON et CORBONNOIS, 2006).
Mz = (Φ16+Φ50+Φ84)/3aille moyenne
