Chapitre III : Etude Granulo-Sédimentaire
58

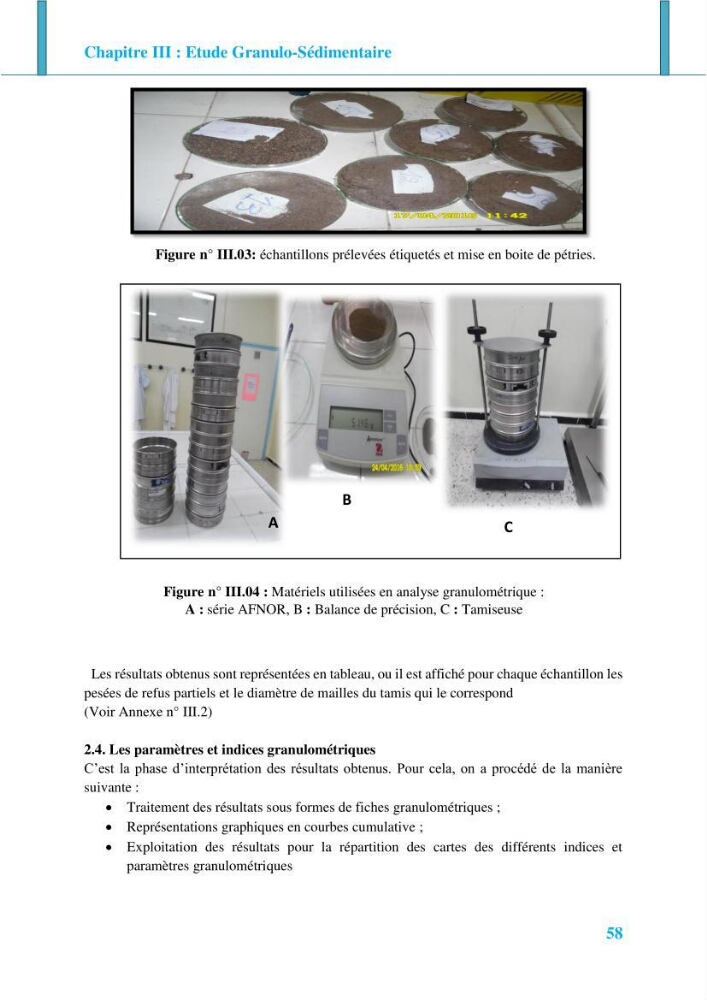

Figure n° III.03: échantillons prélevées étiquetés et mise en boite de pétries.
Les résultats obtenus sont représentées en tableau, ou il est affiché pour chaque échantillon les
pesées de refus partiels et le diamètre de mailles du tamis qui le correspond
(Voir Annexe n° III.2)
2.4. Les paramètres et indices granulométriques
C’est la phase d’interprétation des résultats obtenus. Pour cela, on a procédé de la manière
suivante :
 Traitement des résultats sous formes de fiches granulométriques ;
 Représentations graphiques en courbes cumulative ;
 Exploitation des résultats pour la répartition des cartes des différents indices et
paramètres granulométriques
A
B
C
Figure n° III.04 : Matériels utilisées en analyse granulométrique :
A : série AFNOR, B : Balance de précision, C : Tamiseuse
