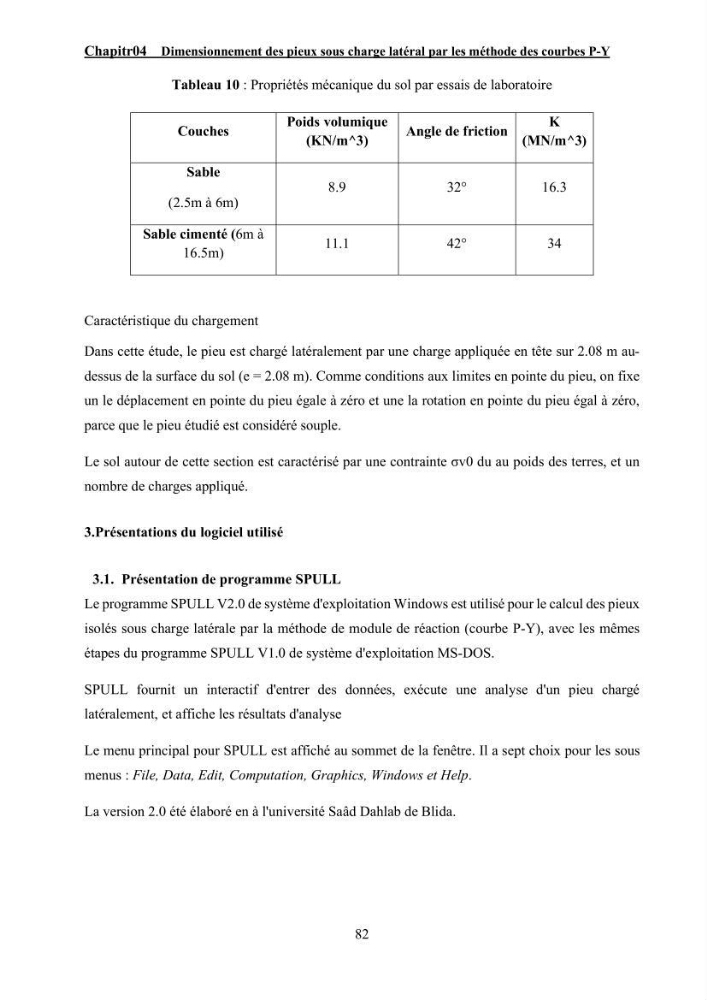

Chapitr04 Dimensionnement des pieux sous charge latéral par les méthode des courbes P-Y
82
Tableau 10 : Propriétés mécanique du sol par essais de laboratoire
Couches
Poids volumique
(KN/m^3)
Angle de friction
K
(MN/m^3)
Sable
(2.5m à 6m)
8.9
32°
16.3
Sable cimenté (6m à
16.5m)
11.1
42°
34
Caractéristique du chargement
Dans cette étude, le pieu est chargé latéralement par une charge appliquée en tête sur 2.08 m audessus de la surface du sol (e = 2.08 m). Comme conditions aux limites en pointe du pieu, on fixe
un le déplacement en pointe du pieu égale à zéro et une la rotation en pointe du pieu égal à zéro,
parce que le pieu étudié est considéré souple.
Le sol autour de cette section est caractérisé par une contrainte σv0 du au poids des terres, et un
nombre de charges appliqué.
3.Présentations du logiciel utilisé
3.1. Présentation de programme SPULL
Le programme SPULL V2.0 de système d'exploitation Windows est utilisé pour le calcul des pieux
isolés sous charge latérale par la méthode de module de réaction (courbe P-Y), avec les mêmes
étapes du programme SPULL V1.0 de système d'exploitation MS-DOS.
SPULL fournit un interactif d'entrer des données, exécute une analyse d'un pieu chargé
latéralement, et affiche les résultats d'analyse
Le menu principal pour SPULL est affiché au sommet de la fenêtre. Il a sept choix pour les sous
menus : File, Data, Edit, Computation, Graphics, Windows et Help.
La version 2.0 été élaboré en à l'université Saâd Dahlab de Blida.
