Chapitr04 Dimensionnement des pieux sous charge latéral par les méthode des courbes P-Y
81

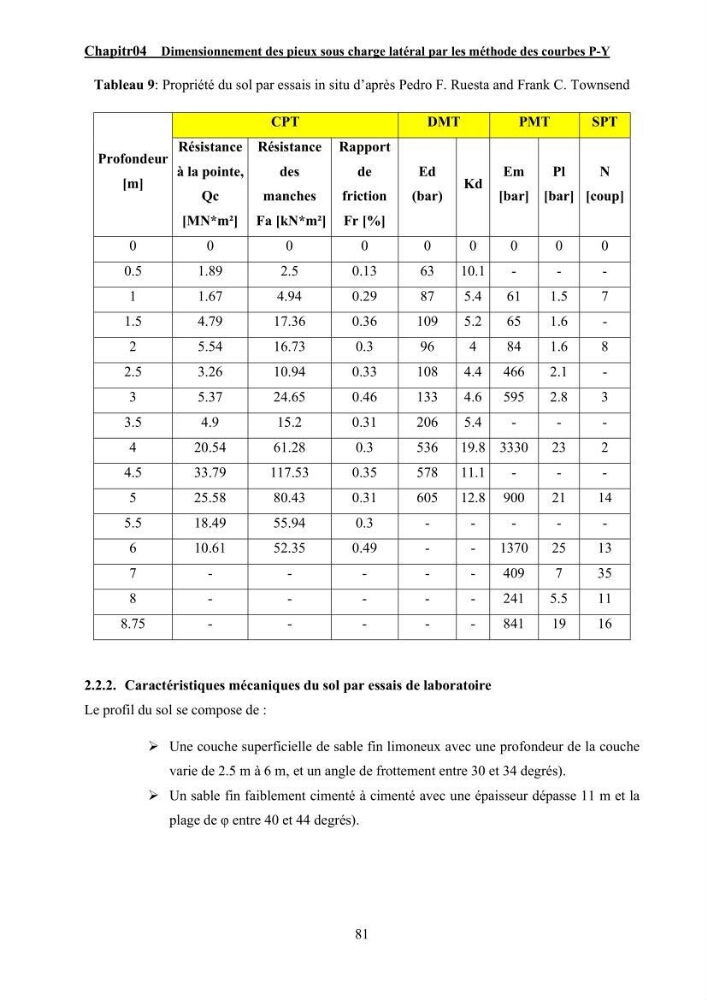

Tableau 9: Propriété du sol par essais in situ d’après Pedro F. Ruesta and Frank C. Townsend
Profondeur
[m]
CPT
DMT
PMT
SPT
Résistance
à la pointe,
Qc
[MN*m²]
Résistance
des
manches
Fa [kN*m²]
Rapport
de
friction
Fr [%]
Ed
(bar)
Kd
Em
[bar]
Pl
[bar]
N
[coup]
0
0
0
0
0
0
0
0
0
0.5
1.89
2.5
0.13
63
10.1
-
-
-
1
1.67
4.94
0.29
87
5.4
61
1.5
7
1.5
4.79
17.36
0.36
109
5.2
65
1.6
-
2
5.54
16.73
0.3
96
4
84
1.6
8
2.5
3.26
10.94
0.33
108
4.4
466
2.1
-
3
5.37
24.65
0.46
133
4.6
595
2.8
3
3.5
4.9
15.2
0.31
206
5.4
-
-
-
4
20.54
61.28
0.3
536
19.8 3330
23
2
4.5
33.79
117.53
0.35
578
11.1
-
-
-
5
25.58
80.43
0.31
605
12.8 900
21
14
5.5
18.49
55.94
0.3
-
-
-
-
-
6
10.61
52.35
0.49
-
-
1370
25
13
7
-
-
-
-
-
409
7
35
8
-
-
-
-
-
241
5.5
11
8.75
-
-
-
-
-
841
19
16
2.2.2. Caractéristiques mécaniques du sol par essais de laboratoire
Le profil du sol se compose de :
 Une couche superficielle de sable fin limoneux avec une profondeur de la couche
varie de 2.5 m à 6 m, et un angle de frottement entre 30 et 34 degrés).
 Un sable fin faiblement cimenté à cimenté avec une épaisseur dépasse 11 m et la
plage de φ entre 40 et 44 degrés).
