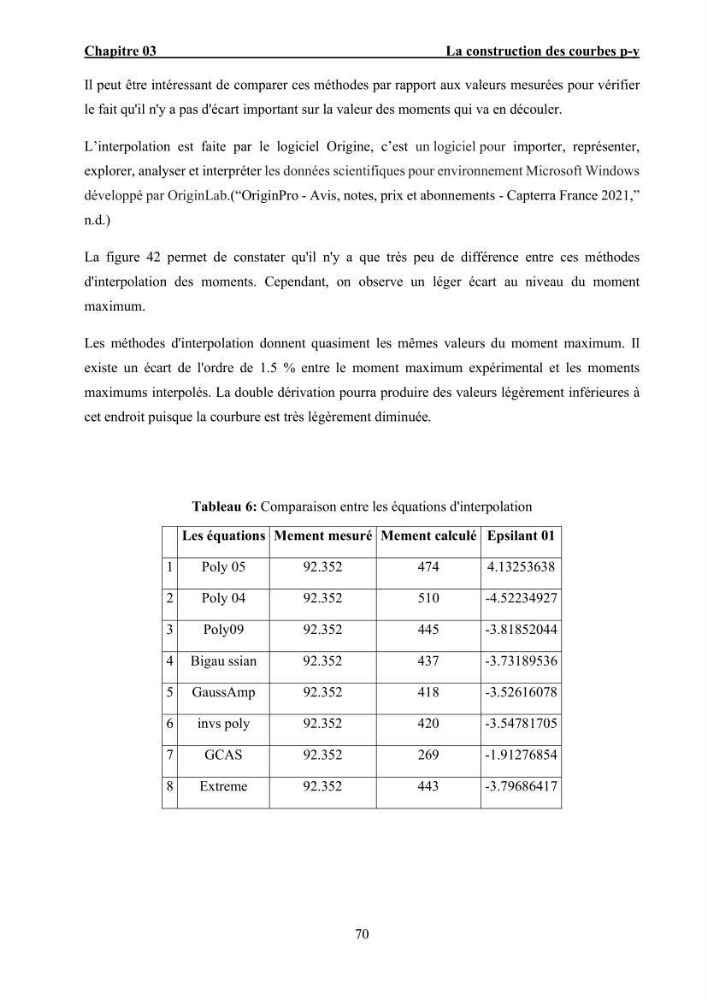

Chapitre 03
La construction des courbes p-y
70
Il peut être intéressant de comparer ces méthodes par rapport aux valeurs mesurées pour vérifier
le fait qu'il n'y a pas d'écart important sur la valeur des moments qui va en découler.
L’interpolation est faite par le logiciel Origine, c’est un logiciel pour importer, représenter,
explorer, analyser et interpréter les données scientifiques pour environnement Microsoft Windows
développé par OriginLab.(“OriginPro - Avis, notes, prix et abonnements - Capterra France 2021,”
n.d.)
La figure 42 permet de constater qu'il n'y a que très peu de différence entre ces méthodes
d'interpolation des moments. Cependant, on observe un léger écart au niveau du moment
maximum.
Les méthodes d'interpolation donnent quasiment les mêmes valeurs du moment maximum. Il
existe un écart de l'ordre de 1.5 % entre le moment maximum expérimental et les moments
maximums interpolés. La double dérivation pourra produire des valeurs légèrement inférieures à
cet endroit puisque la courbure est très légèrement diminuée.
Tableau 6: Comparaison entre les équations d'interpolation
Les équations Mement mesuré Mement calculé Epsilant 01
1
Poly 05
92.352
474
4.13253638
2
Poly 04
92.352
510
-4.52234927
3
Poly09
92.352
445
-3.81852044
4 Bigau ssian
92.352
437
-3.73189536
5 GaussAmp
92.352
418
-3.52616078
6
invs poly
92.352
420
-3.54781705
7
GCAS
92.352
269
-1.91276854
8
Extreme
92.352
443
-3.79686417
