Chapitre 03
La construction des courbes p-y
69

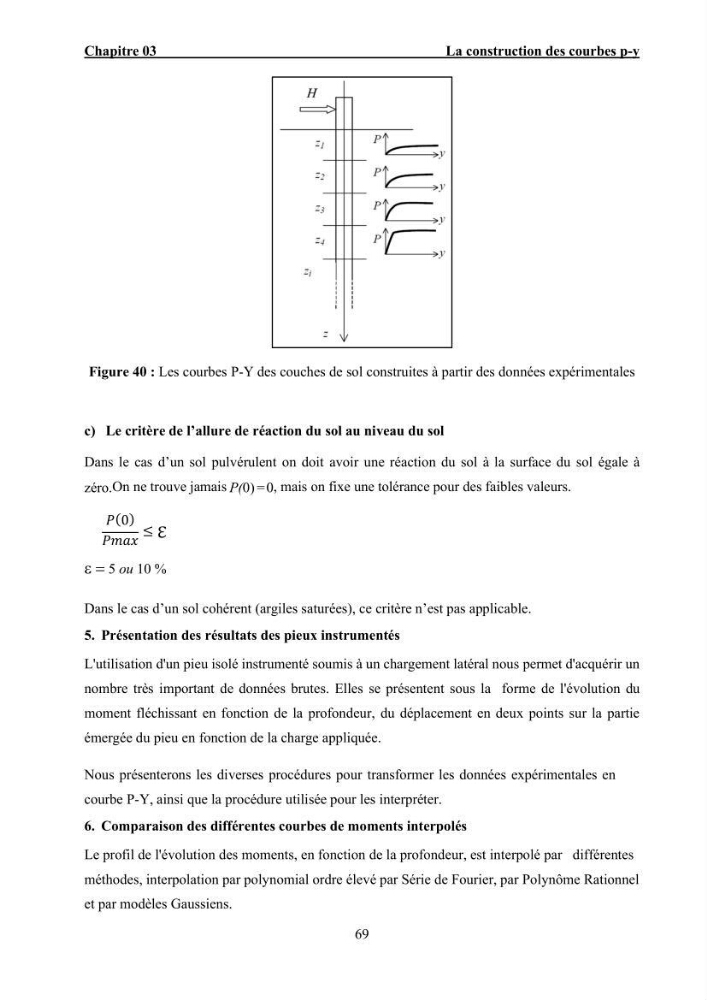

Figure 40 : Les courbes P-Y des couches de sol construites à partir des données expérimentales
c) Le critère de l’allure de réaction du sol au niveau du sol
Dans le cas d’un sol pulvérulent on doit avoir une réaction du sol à la surface du sol égale à
zéro. On ne trouve jamais P(0) = 0, mais on fixe une tolérance pour des faibles valeurs.
í µí±(0)
í µí±í µí±í µí±í µí±¥
≤ ℇ
5 ou 10 %
Dans le cas d’un sol cohérent (argiles saturées), ce critère n’est pas applicable.
5. Présentation des résultats des pieux instrumentés
L'utilisation d'un pieu isolé instrumenté soumis à un chargement latéral nous permet d'acquérir un
nombre très important de données brutes. Elles se présentent sous la forme de l'évolution du
moment fléchissant en fonction de la profondeur, du déplacement en deux points sur la partie
émergée du pieu en fonction de la charge appliquée.
Nous présenterons les diverses procédures pour transformer les données expérimentales en
courbe P-Y, ainsi que la procédure utilisée pour les interpréter.
6. Comparaison des différentes courbes de moments interpolés
Le profil de l'évolution des moments, en fonction de la profondeur, est interpolé par différentes
méthodes, interpolation par polynomial ordre élevé par Série de Fourier, par Polynôme Rationnel
et par modèles Gaussiens.
