Chapitre II.
Matériel et méthodes d’étude
20
3.1. Digitalisation des images des opercules
Les opercules prélevés ont été numérisés à l’aide d’un scanner professionnel et le logiciel TNPC.
Ce dernier permettra la segmentation et la calibration des images scannées de plusieurs pièces à
la fois.
La numérisation s'effectue dans l'obscurité avec le couvercle du scanner ouvert, pour obtenir un
fond noir. L’ordre de disposition des pièces sur le scanner est important. En effet, la 1ère pièce
qui sera reconnue par le logiciel TNPC (Traitement Numérique des opercules sera celle située
dans le coin supérieur droit de la vitre du scanner. Il est donc nécessaire d’y placer le premier
opercule, ensuite les pièces vont être reconnues successivement sur la première ligne jusqu’à la
pièce finissant la ligne.
A la fin de cette étape d’acquisition d’image choisie pour cette étude, les différentes images
scannées ont été ensuite renommées en utilisant une codification standard sur TNPC. Ce tri
préalable nous facilitera l’analyse de la base de données numérique des pièces construite.
Afin de répondre aux objectifs de ce travail et pour identifier les homologies ou les variations
morphologiques entre différents groupes d’espèces, les répertoires des photos de la face interne
de l’opercule gauche ont été utilisé. Au total, 6 points repères homologues (landmarks) de 495
opercules (FigII.3) ont été digitalisé à l’aide du logiciel tpsDig suivant la direction des aiguilles
d’une montre.

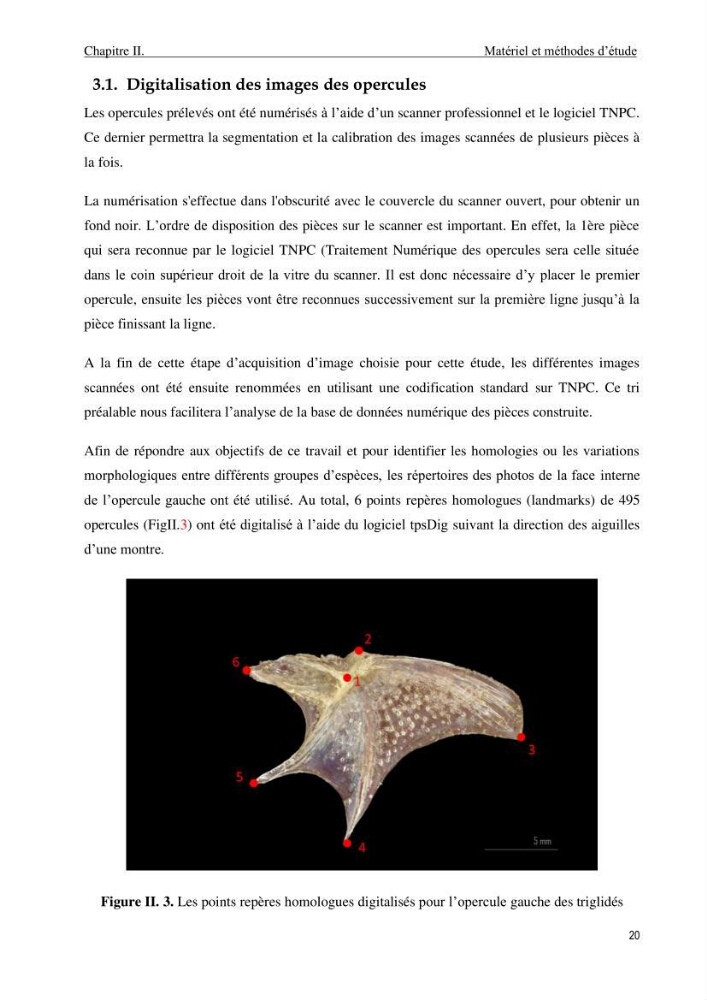

Figure II. 3. Les points repères homologues digitalisés pour l’opercule gauche des triglidés
