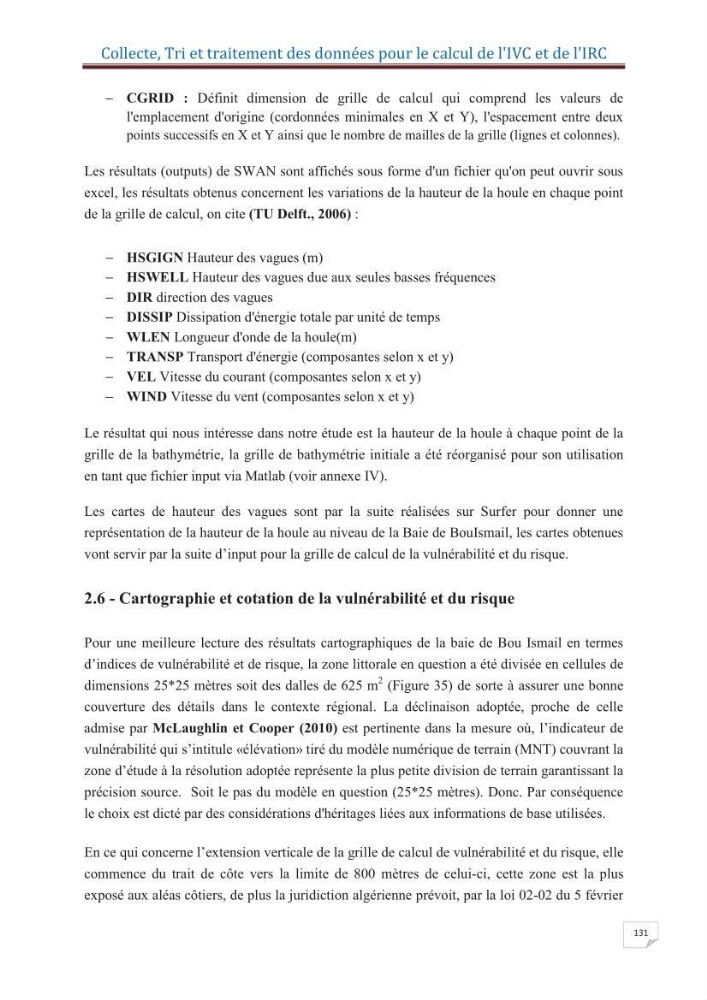

− CGRID : Définit dimension de grille de calcul qui comprend les valeurs de
l'emplacement d'origine (cordonnées minimales en X et Y), l'espacement entre deux
points successifs en X et Y ainsi que le nombre de mailles de la grille (lignes et colonnes).
Les résultats (outputs) de SWAN sont affichés sous forme d'un fichier qu'on peut ouvrir sous
excel, les résultats obtenus concernent les variations de la hauteur de la houle en chaque point
de la grille de calcul, on cite (TU Delft., 2006) :
− HSGIGN Hauteur des vagues (m)
− HSWELL Hauteur des vagues due aux seules basses fréquences
− DIR direction des vagues
− DISSIP Dissipation d'énergie totale par unité de temps
− WLEN Longueur d'onde de la houle(m)
− TRANSP Transport d'énergie (composantes selon x et y)
− VEL Vitesse du courant (composantes selon x et y)
− WIND Vitesse du vent (composantes selon x et y)
Le résultat qui nous intéresse dans notre étude est la hauteur de la houle à chaque point de la
grille de la bathymétrie, la grille de bathymétrie initiale a été réorganisé pour son utilisation
en tant que fichier input via Matlab (voir annexe IV).
Les cartes de hauteur des vagues sont par la suite réalisées sur Surfer pour donner une
représentation de la hauteur de la houle au niveau de la Baie de BouIsmail, les cartes obtenues
vont servir par la suite d’input pour la grille de calcul de la vulnérabilité et du risque.
2.6 - Cartographie et cotation de la vulnérabilité et du risque
Pour une meilleure lecture des résultats cartographiques de la baie de Bou Ismail en termes
d’indices de vulnérabilité et de risque, la zone littorale en question a été divisée en cellules de
dimensions 25*25 mètres soit des dalles de 625 m
2
(Figure 35) de sorte à assurer une bonne
couverture des détails dans le contexte régional. La déclinaison adoptée, proche de celle
admise par McLaughlin et Cooper (2010) est pertinente dans la mesure où, l’indicateur de
vulnérabilité qui s’intitule «élévation» tiré du modèle numérique de terrain (MNT) couvrant la
zone d’étude à la résolution adoptée représente la plus petite division de terrain garantissant la
précision source. Soit le pas du modèle en question (25*25 mètres). Donc. Par conséquence
le choix est dicté par des considérations d'héritages liées aux informations de base utilisées.
En ce qui concerne l’extension verticale de la grille de calcul de vulnérabilité et du risque, elle
commence du trait de côte vers la limite de 800 mètres de celui-ci, cette zone est la plus
exposé aux aléas côtiers, de plus la juridiction algérienne prévoit, par la loi 02-02 du 5 février
