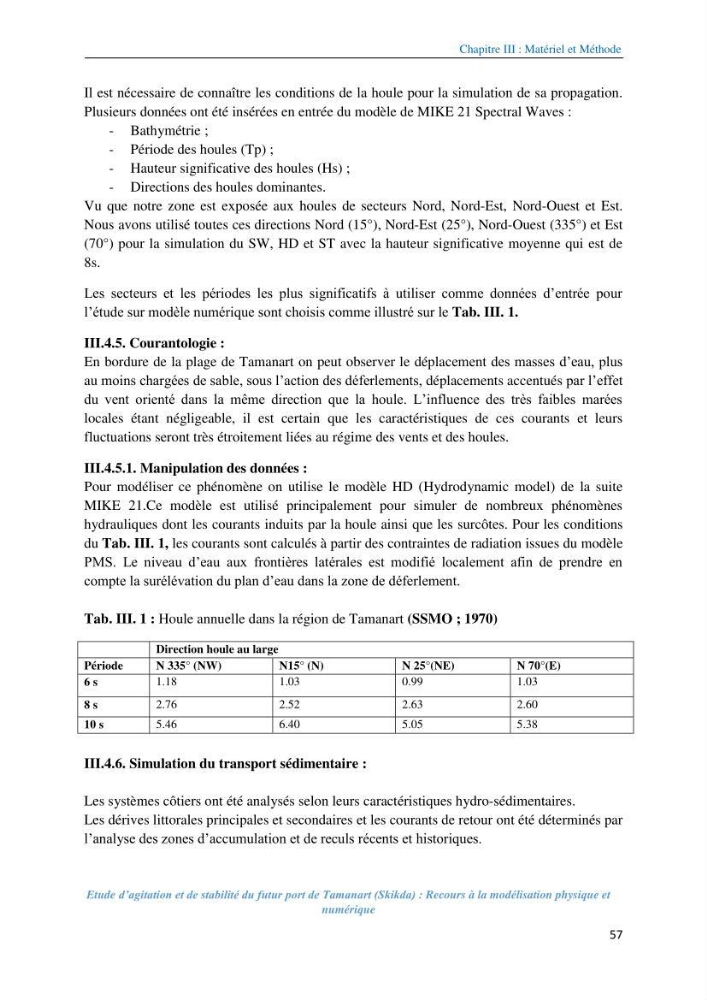

Chapitre III : Matériel et Méthode
Etude d’agitation et de stabilité du futur port de Tamanart (Skikda) : Recours à la modélisation physique et
numérique
57
Il est nécessaire de connaître les conditions de la houle pour la simulation de sa propagation.
Plusieurs données ont été insérées en entrée du modèle de MIKE 21 Spectral Waves :
- Bathymétrie ;
- Période des houles (Tp) ;
- Hauteur significative des houles (Hs) ;
- Directions des houles dominantes.
Vu que notre zone est exposée aux houles de secteurs Nord, Nord-Est, Nord-Ouest et Est.
Nous avons utilisé toutes ces directions Nord (15°), Nord-Est (25°), Nord-Ouest (335°) et Est
(70°) pour la simulation du SW, HD et ST avec la hauteur significative moyenne qui est de
8s.
Les secteurs et les périodes les plus significatifs à utiliser comme données d’entrée pour
l’étude sur modèle numérique sont choisis comme illustré sur le Tab. III. 1.
III.4.5. Courantologie :
En bordure de la plage de Tamanart on peut observer le déplacement des masses d’eau, plus
au moins chargées de sable, sous l’action des déferlements, déplacements accentués par l’effet
du vent orienté dans la même direction que la houle. L’influence des très faibles marées
locales étant négligeable, il est certain que les caractéristiques de ces courants et leurs
fluctuations seront très étroitement liées au régime des vents et des houles.
III.4.5.1. Manipulation des données :
Pour modéliser ce phénomène on utilise le modèle HD (Hydrodynamic model) de la suite
MIKE 21.Ce modèle est utilisé principalement pour simuler de nombreux phénomènes
hydrauliques dont les courants induits par la houle ainsi que les surcôtes. Pour les conditions
du Tab. III. 1, les courants sont calculés à partir des contraintes de radiation issues du modèle
PMS. Le niveau d’eau aux frontières latérales est modifié localement afin de prendre en
compte la surélévation du plan d’eau dans la zone de déferlement.
Tab. III. 1 : Houle annuelle dans la région de Tamanart (SSMO ; 1970)
III.4.6. Simulation du transport sédimentaire :
Les systèmes côtiers ont été analysés selon leurs caractéristiques hydro-sédimentaires.
Les dérives littorales principales et secondaires et les courants de retour ont été déterminés par
l’analyse des zones d’accumulation et de reculs récents et historiques.
Direction houle au large
Période
N 335° (NW)
N15° (N)
N 25°(NE)
N 70°(E)
6 s
1.18
1.03
0.99
1.03
8 s
2.76
2.52
2.63
2.60
10 s
5.46
6.40
5.05
5.38
