Chapitre III : Matériel et Méthode
Etude d’agitation et de stabilité du futur port de Tamanart (Skikda) : Recours à la modélisation physique et
numérique
54

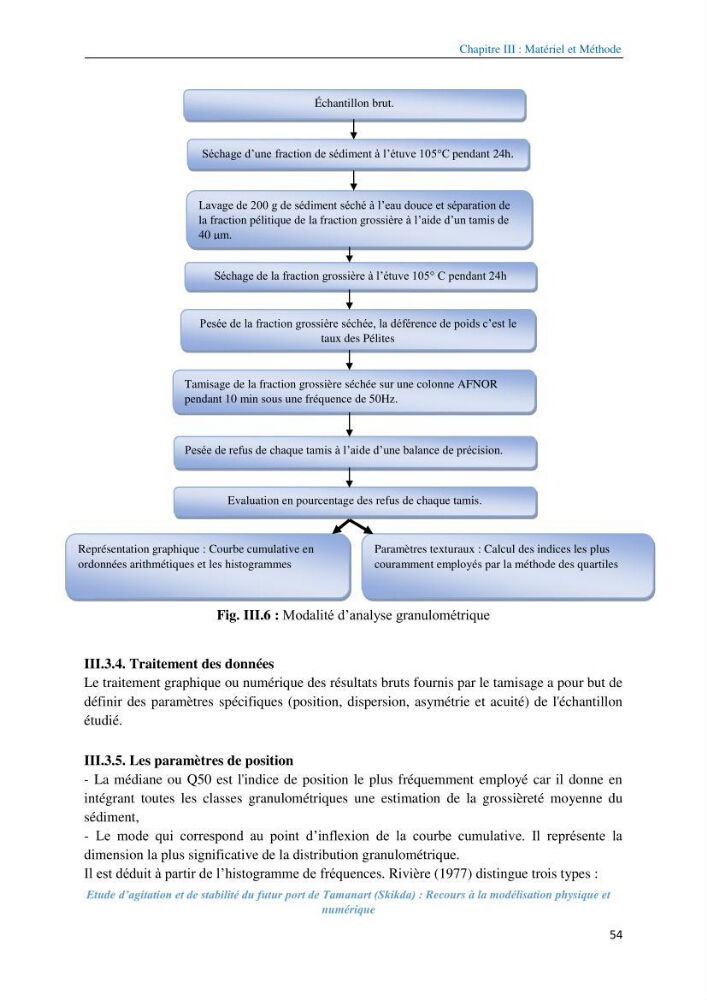

Fig. III.6 : Modalité d’analyse granulométrique
III.3.4. Traitement des données
Le traitement graphique ou numérique des résultats bruts fournis par le tamisage a pour but de
définir des paramètres spécifiques (position, dispersion, asymétrie et acuité) de l'échantillon
étudié.
III.3.5. Les paramètres de position
- La médiane ou Q50 est l'indice de position le plus fréquemment employé car il donne en
intégrant toutes les classes granulométriques une estimation de la grossièreté moyenne du
sédiment,
- Le mode qui correspond au point d’inflexion de la courbe cumulative. Il représente la
dimension la plus significative de la distribution granulométrique.
Il est déduit à partir de l’histogramme de fréquences. Rivière (1977) distingue trois types :
Échantillon brut.
Séchage d’une fraction de sédiment à l’étuve 105°C pendant 24h.
Lavage de 200 g de sédiment séché à l’eau douce et séparation de
la fraction pélitique de la fraction grossière à l’aide d’un tamis de
40 μm.
Pesée de la fraction grossière séchée, la déférence de poids c’est le
taux des Pélites
Evaluation en pourcentage des refus de chaque tamis.
Séchage de la fraction grossière à l’étuve 105° C pendant 24h
Tamisage de la fraction grossière séchée sur une colonne AFNOR
pendant 10 min sous une fréquence de 50Hz.
Pesée de refus de chaque tamis à l’aide d’une balance de précision.
Représentation graphique : Courbe cumulative en
ordonnées arithmétiques et les histogrammes
Paramètres texturaux : Calcul des indices les plus
couramment employés par la méthode des quartiles
Etude d’agitation et de stabilité du futur port de Tamanart (Skikda) : Recours à la modélisation physique et
numérique
54
Fig. III.6 : Modalité d’analyse granulométrique
III.3.4. Traitement des données
Le traitement graphique ou numérique des résultats bruts fournis par le tamisage a pour but de
définir des paramètres spécifiques (position, dispersion, asymétrie et acuité) de l'échantillon
étudié.
III.3.5. Les paramètres de position
- La médiane ou Q50 est l'indice de position le plus fréquemment employé car il donne en
intégrant toutes les classes granulométriques une estimation de la grossièreté moyenne du
sédiment,
- Le mode qui correspond au point d’inflexion de la courbe cumulative. Il représente la
dimension la plus significative de la distribution granulométrique.
Il est déduit à partir de l’histogramme de fréquences. Rivière (1977) distingue trois types :
Échantillon brut.
Séchage d’une fraction de sédiment à l’étuve 105°C pendant 24h.
Lavage de 200 g de sédiment séché à l’eau douce et séparation de
la fraction pélitique de la fraction grossière à l’aide d’un tamis de
40 μm.
Pesée de la fraction grossière séchée, la déférence de poids c’est le
taux des Pélites
Evaluation en pourcentage des refus de chaque tamis.
Séchage de la fraction grossière à l’étuve 105° C pendant 24h
Tamisage de la fraction grossière séchée sur une colonne AFNOR
pendant 10 min sous une fréquence de 50Hz.
Pesée de refus de chaque tamis à l’aide d’une balance de précision.
Représentation graphique : Courbe cumulative en
ordonnées arithmétiques et les histogrammes
Paramètres texturaux : Calcul des indices les plus
couramment employés par la méthode des quartiles
