Chapitre III : Matériel et Méthode
Etude d’agitation et de stabilité du futur port de Tamanart (Skikda) : Recours à la modélisation physique et
numérique
53

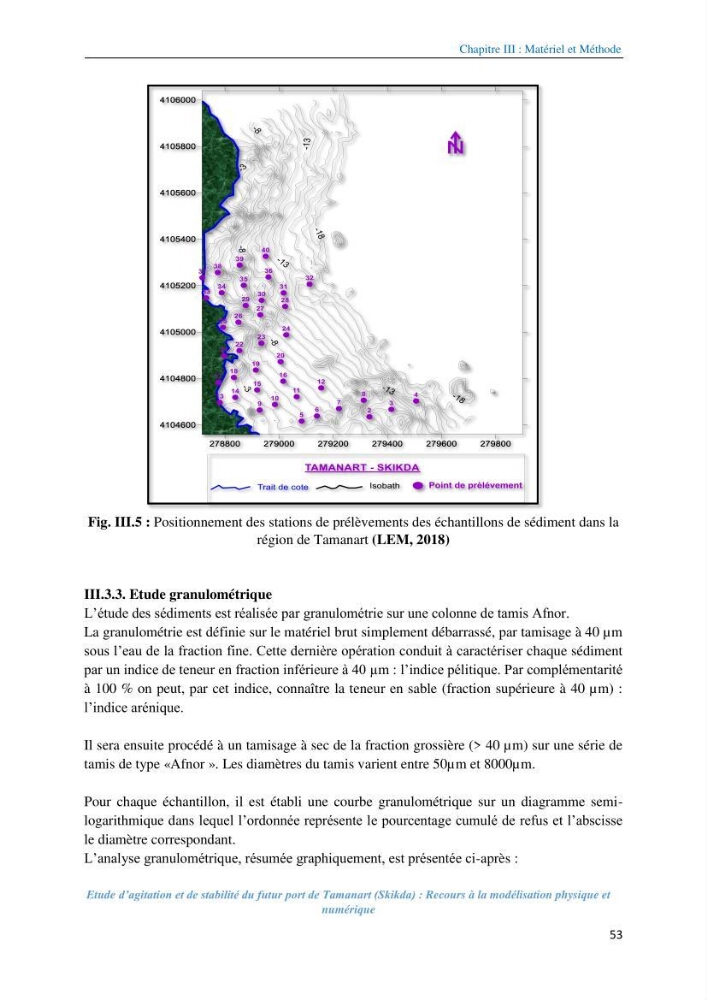

Fig. III.5 : Positionnement des stations de prélèvements des échantillons de sédiment dans la
région de Tamanart (LEM, 2018)
III.3.3. Etude granulométrique
L’étude des sédiments est réalisée par granulométrie sur une colonne de tamis Afnor.
La granulométrie est définie sur le matériel brut simplement débarrassé, par tamisage à 40 µm
sous l’eau de la fraction fine. Cette dernière opération conduit à caractériser chaque sédiment
par un indice de teneur en fraction inférieure à 40 µm : l’indice pélitique. Par complémentarité
à 100 % on peut, par cet indice, connaître la teneur en sable (fraction supérieure à 40 µm) :
l’indice arénique.
Il sera ensuite procédé à un tamisage à sec de la fraction grossière (> 40 µm) sur une série de
tamis de type «Afnor ». Les diamètres du tamis varient entre 50µm et 8000µm.
Pour chaque échantillon, il est établi une courbe granulométrique sur un diagramme semilogarithmique dans lequel l’ordonnée représente le pourcentage cumulé de refus et l’abscisse
le diamètre correspondant.
L’analyse granulométrique, résumée graphiquement, est présentée ci-après :
