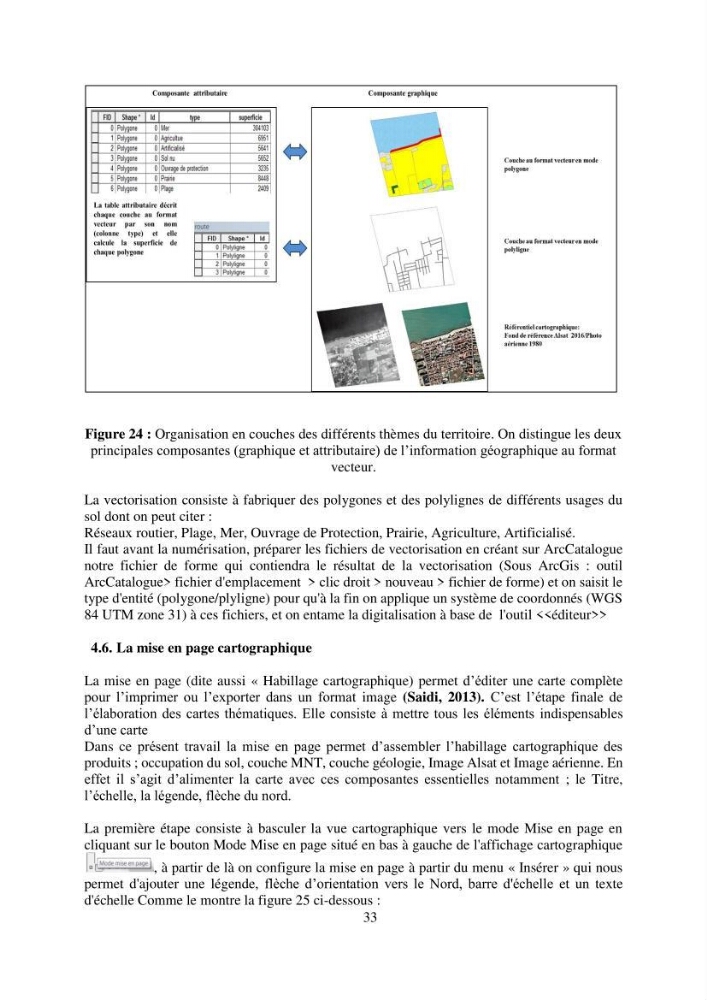

Figure 24 : Organisation en couches des différents thèmes du territoire. On distingue les deux
principales composantes (graphique et attributaire) de l’information géographique au format
vecteur.
La vectorisation consiste à fabriquer des polygones et des polylignes de différents usages du
sol dont on peut citer :
Réseaux routier, Plage, Mer, Ouvrage de Protection, Prairie, Agriculture, Artificialisé.
Il faut avant la numérisation, préparer les fichiers de vectorisation en créant sur ArcCatalogue
notre fichier de forme qui contiendra le résultat de la vectorisation (Sous ArcGis : outil
ArcCatalogue> fichier d'emplacement > clic droit > nouveau > fichier de forme) et on saisit le
type d'entité (polygone/plyligne) pour qu'à la fin on applique un système de coordonnés (WGS
84 UTM zone 31) à ces fichiers, et on entame la digitalisation à base de l'outil <<éditeur>>
4.6. La mise en page cartographique
La mise en page (dite aussi « Habillage cartographique) permet d’éditer une carte complète
pour l’imprimer ou l’exporter dans un format image (Saidi, 2013). C’est l’étape finale de
l’élaboration des cartes thématiques. Elle consiste à mettre tous les éléments indispensables
d’une carte
Dans ce présent travail la mise en page permet d’assembler l’habillage cartographique des
produits ; occupation du sol, couche MNT, couche géologie, Image Alsat et Image aérienne. En
effet il s’agit d’alimenter la carte avec ces composantes essentielles notamment ; le Titre,
l’échelle, la légende, flèche du nord.
La première étape consiste à basculer la vue cartographique vers le mode Mise en page en
cliquant sur le bouton Mode Mise en page situé en bas à gauche de l'affichage cartographique
, à partir de là on configure la mise en page à partir du menu « Insérer » qui nous
permet d'ajouter une légende, flèche d’orientation vers le Nord, barre d'échelle et un texte
d'échelle Comme le montre la figure 25 ci-dessous :
