Redressement et filtrage
10
10
5
−5
−10
20
30 40
0
t(ms)
e(t)
u(t)
tensions (V)

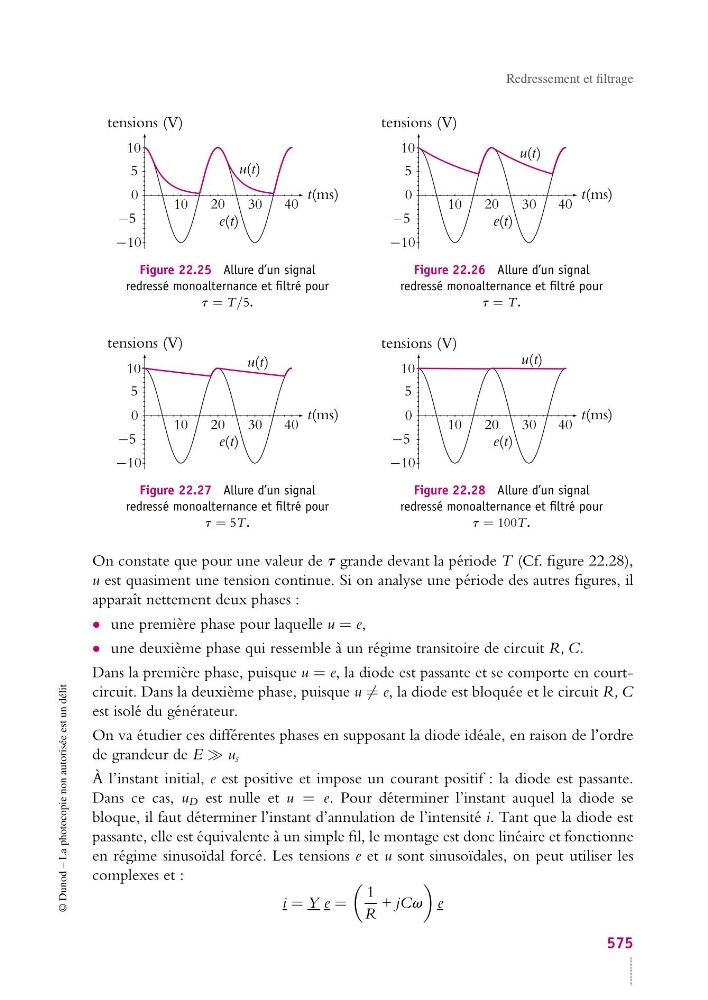

Figure 22.25 Allure d’un signal
redressé monoalternance et filtré pour
t = T/5.
10
10
5
−5
−10
20
30 40
0
t(ms)
e(t)
u(t)
tensions (V)
Figure 22.26 Allure d’un signal
redressé monoalternance et filtré pour
t = T.
10
10
5
−5
−10
20
30 40
0
t(ms)
e(t)
u(t)
tensions (V)
Figure 22.27 Allure d’un signal
redressé monoalternance et filtré pour
t = 5T.
10
10
5
−5
−10
20
30 40
0
t(ms)
e(t)
u(t)
tensions (V)
Figure 22.28 Allure d’un signal
redressé monoalternance et filtré pour
t = 100T.
On constate que pour une valeur de t grande devant la période T (Cf. figure 22.28),
u est quasiment une tension continue. Si on analyse une période des autres figures, il
apparaît nettement deux phases :
• une première phase pour laquelle u = e,
• une deuxième phase qui ressemble à un régime transitoire de circuit R, C.
Dans la première phase, puisque u = e, la diode est passante et se comporte en courtcircuit. Dans la deuxième phase, puisque u = e, la diode est bloquée et le circuit R, C
est isolé du générateur.
On va étudier ces différentes phases en supposant la diode idéale, en raison de l’ordre
de grandeur de E u s
À l’instant initial, e est positive et impose un courant positif : la diode est passante.
Dans ce cas, u D est nulle et u = e. Pour déterminer l’instant auquel la diode se
bloque, il faut déterminer l’instant d’annulation de l’intensité i. Tant que la diode est
passante, elle est équivalente à un simple fil, le montage est donc linéaire et fonctionne
en régime sinusoïdal forcé. Les tensions e et u sont sinusoïdales, on peut utiliser les
complexes et :
i = Y e =
1
R
+ jCv
e
