Complément : multivibrateur astable
Cette expression est valable jusqu’à l’instant t 2 pour lequel la tension v − devient inférieure à v + = −V B . Le système bascule de nouveau en sortie à V sat (point 6 sur la
figure 21.33).
Le raisonnement est alors à reprendre au début. Puisque le système est revenu à son
point de départ, la période T du phénomène est égale à t 2 que l’on détermine en
écrivant que v − (t 2 ) = −V B soit :
T = t 2 = 2t ln
V sat + V B
V sat − V B
= 2t 1
(21.17)
L’allure des signaux obtenus sur l’entrée inverseuse et sur la sortie est représentée sur
la figure 21.37.
t 1
t 2
V sat
−V sat
V B
−V B
s
v −
t

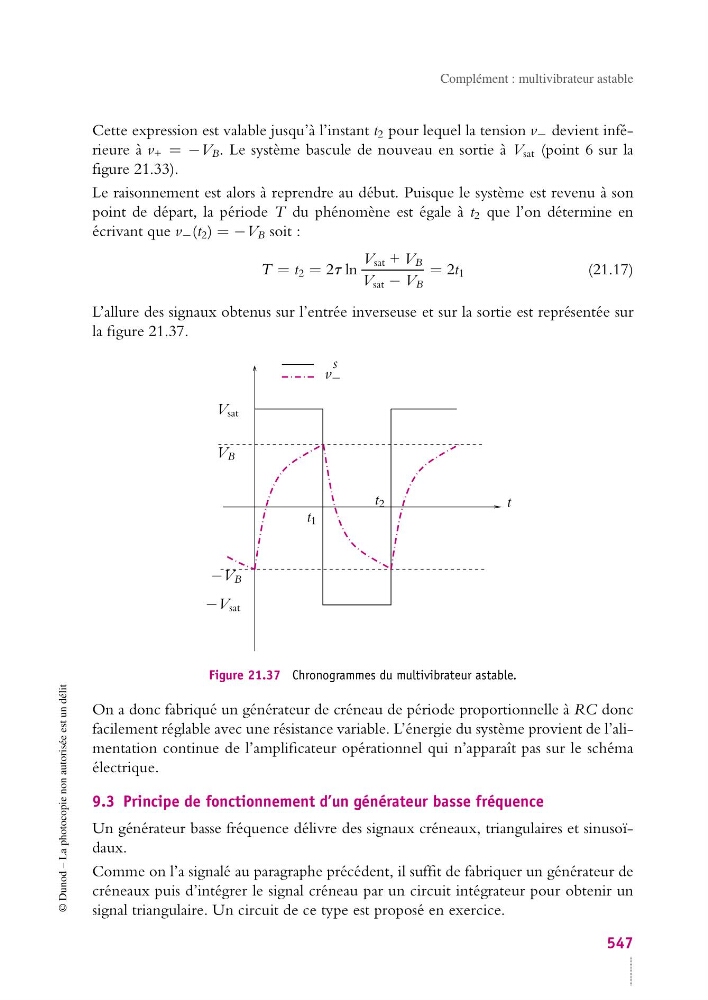

Figure 21.37 Chronogrammes du multivibrateur astable.
On a donc fabriqué un générateur de créneau de période proportionnelle à RC donc
facilement réglable avec une résistance variable. L’énergie du système provient de l’alimentation continue de l’amplificateur opérationnel qui n’apparaît pas sur le schéma
électrique.
9.3 Principe de fonctionnement d’un générateur basse fréquence
Un générateur basse fréquence délivre des signaux créneaux, triangulaires et sinusoïdaux.
Comme on l’a signalé au paragraphe précédent, il suffit de fabriquer un générateur de
créneaux puis d’intégrer le signal créneau par un circuit intégrateur pour obtenir un
signal triangulaire. Un circuit de ce type est proposé en exercice.
