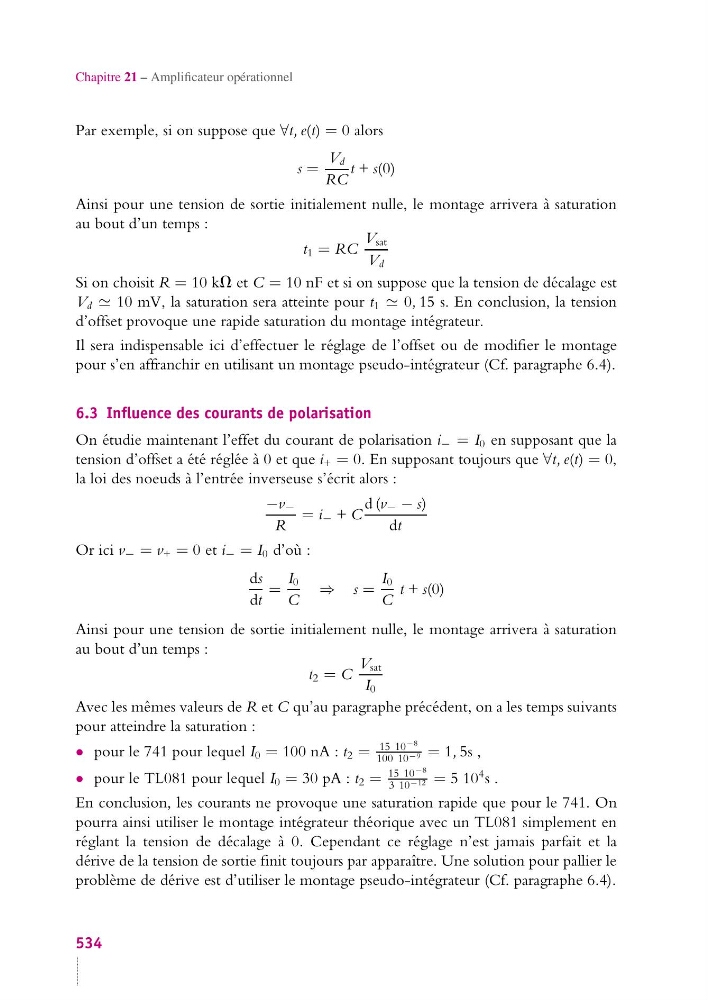

Chapitre 21 – Amplificateur opérationnel
Par exemple, si on suppose que ∀t, e(t) = 0 alors
s =
V d
RC
t + s(0)
Ainsi pour une tension de sortie initialement nulle, le montage arrivera à saturation
au bout d’un temps :
t 1 = RC
V sat
V d
Si on choisit R = 10 kV et C = 10 nF et si on suppose que la tension de décalage est
V d 10 mV, la saturation sera atteinte pour t 1 0, 15 s. En conclusion, la tension
d’offset provoque une rapide saturation du montage intégrateur.
Il sera indispensable ici d’effectuer le réglage de l’offset ou de modifier le montage
pour s’en affranchir en utilisant un montage pseudo-intégrateur (Cf. paragraphe 6.4).
6.3 Influence des courants de polarisation
On étudie maintenant l’effet du courant de polarisation i − = I 0 en supposant que la
tension d’offset a été réglée à 0 et que i + = 0. En supposant toujours que ∀t, e(t) = 0,
la loi des noeuds à l’entrée inverseuse s’écrit alors :
−v −
R
= i − + C
d (v − − s)
dt
Or ici v − = v + = 0 et i − = I 0 d’où :
ds
dt
=
I 0
C
⇒ s =
I 0
C
t + s(0)
Ainsi pour une tension de sortie initialement nulle, le montage arrivera à saturation
au bout d’un temps :
t 2 = C
V sat
I 0
Avec les mêmes valeurs de R et C qu’au paragraphe précédent, on a les temps suivants
pour atteindre la saturation :
• pour le 741 pour lequel I 0 = 100 nA : t 2 =
15 10
−8
100 10 −9 = 1, 5s ,
• pour le TL081 pour lequel I 0 = 30 pA : t 2 =
15 10
−8
3 10 −12 = 5 10
4 s .
En conclusion, les courants ne provoque une saturation rapide que pour le 741. On
pourra ainsi utiliser le montage intégrateur théorique avec un TL081 simplement en
réglant la tension de décalage à 0. Cependant ce réglage n’est jamais parfait et la
dérive de la tension de sortie finit toujours par apparaître. Une solution pour pallier le
problème de dérive est d’utiliser le montage pseudo-intégrateur (Cf. paragraphe 6.4).
534
