Chapitre 21 – Amplificateur opérationnel
+
-
e
s
R
E T
i −
i +

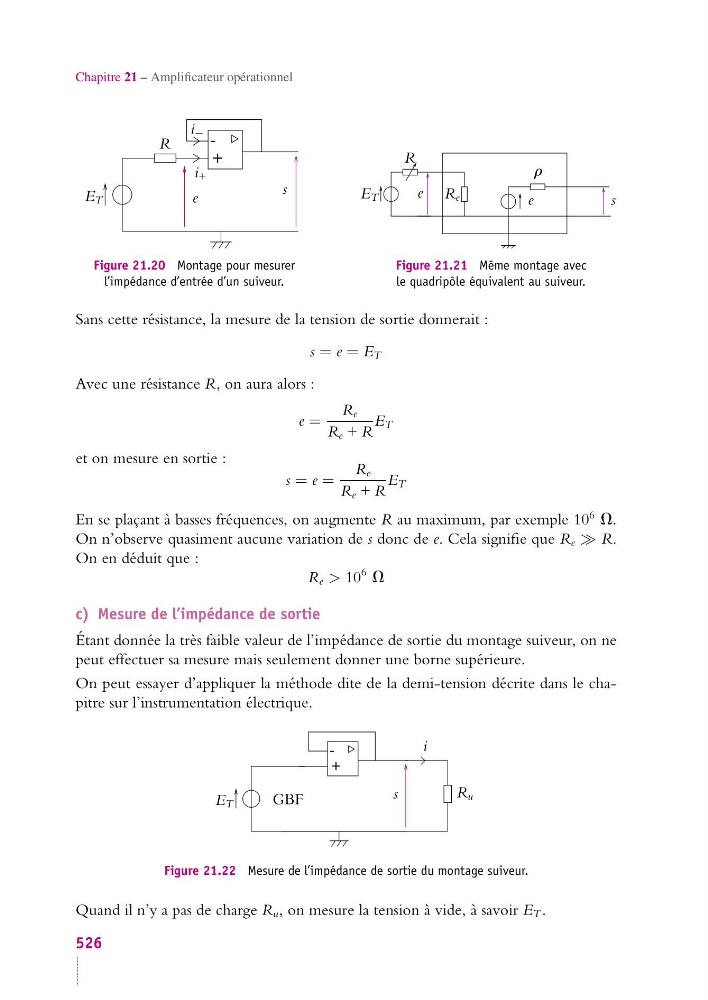

Figure 21.20 Montage pour mesurer
l’impédance d’entrée d’un suiveur.
E T
R
e R e
s
r
e
Figure 21.21 Même montage avec
le quadripôle équivalent au suiveur.
Sans cette résistance, la mesure de la tension de sortie donnerait :
s = e = E T
Avec une résistance R, on aura alors :
e =
R e
R e + R
E T
et on mesure en sortie :
s = e =
R e
R e + R
E T
En se plaçant à basses fréquences, on augmente R au maximum, par exemple 10
6 V.
On n’observe quasiment aucune variation de s donc de e. Cela signifie que R e R.
On en déduit que :
R e > 10
6 V
c) Mesure de l’impédance de sortie
Étant donnée la très faible valeur de l’impédance de sortie du montage suiveur, on ne
peut effectuer sa mesure mais seulement donner une borne supérieure.
On peut essayer d’appliquer la méthode dite de la demi-tension décrite dans le chapitre sur l’instrumentation électrique.
+
-
E T
s
i
R u
GBF
Figure 21.22 Mesure de l’impédance de sortie du montage suiveur.
Quand il n’y a pas de charge R u , on mesure la tension à vide, à savoir E T .
526
