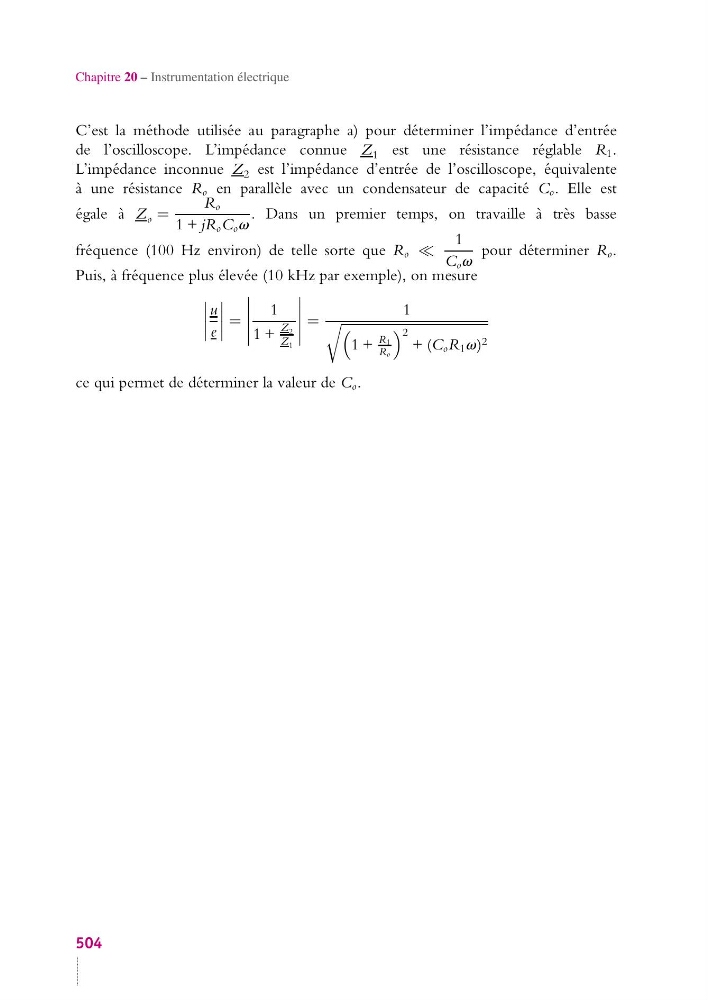

Chapitre 20 – Instrumentation électrique
C’est la méthode utilisée au paragraphe a) pour déterminer l’impédance d’entrée
de l’oscilloscope. L’impédance connue Z 1 est une résistance réglable R 1 .
L’impédance inconnue Z 2 est l’impédance d’entrée de l’oscilloscope, équivalente
à une résistance R o en parallèle avec un condensateur de capacité C o . Elle est
égale à Z o =
R o
1 + jR o C o v
. Dans un premier temps, on travaille à très basse
fréquence (100 Hz environ) de telle sorte que R o
1
C o v
pour déterminer R o .
Puis, à fréquence plus élevée (10 kHz par exemple), on mesure
u
e
=
1
1 +
Z 2
Z 1
=
1
1 +
R1
Ro
2
+ (C o R 1 v) 2
ce qui permet de déterminer la valeur de C o .
