Oscilloscopes
faisceau d’électrons
système de focalisation
cathode
Wehnelt (anode accélératrice)
plaques de déviation
écran
trace du spot
V
entrée X
atténuateur
amplificateur
tube cathodique
modulation Z
entrée Z
base de temps
déclenchement

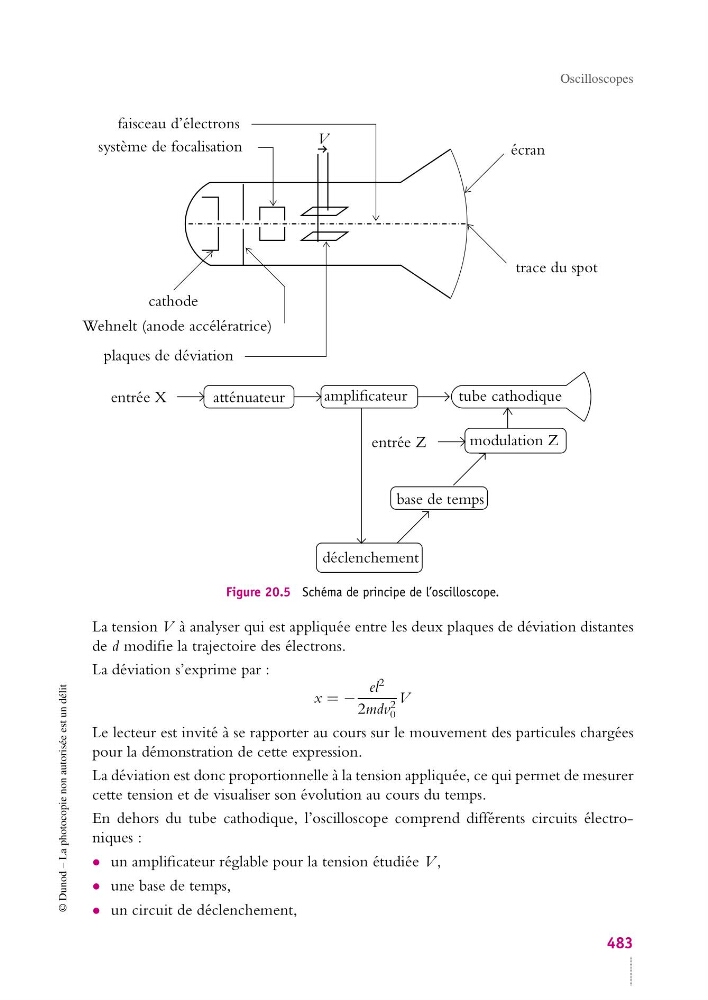

Figure 20.5 Schéma de principe de l’oscilloscope.
La tension V à analyser qui est appliquée entre les deux plaques de déviation distantes
de d modifie la trajectoire des électrons.
La déviation s’exprime par :
x = −
el
2
2mdv 2
0
V
Le lecteur est invité à se rapporter au cours sur le mouvement des particules chargées
pour la démonstration de cette expression.
La déviation est donc proportionnelle à la tension appliquée, ce qui permet de mesurer
cette tension et de visualiser son évolution au cours du temps.
En dehors du tube cathodique, l’oscilloscope comprend différents circuits électroniques :
• un amplificateur réglable pour la tension étudiée V ,
• une base de temps,
• un circuit de déclenchement,
