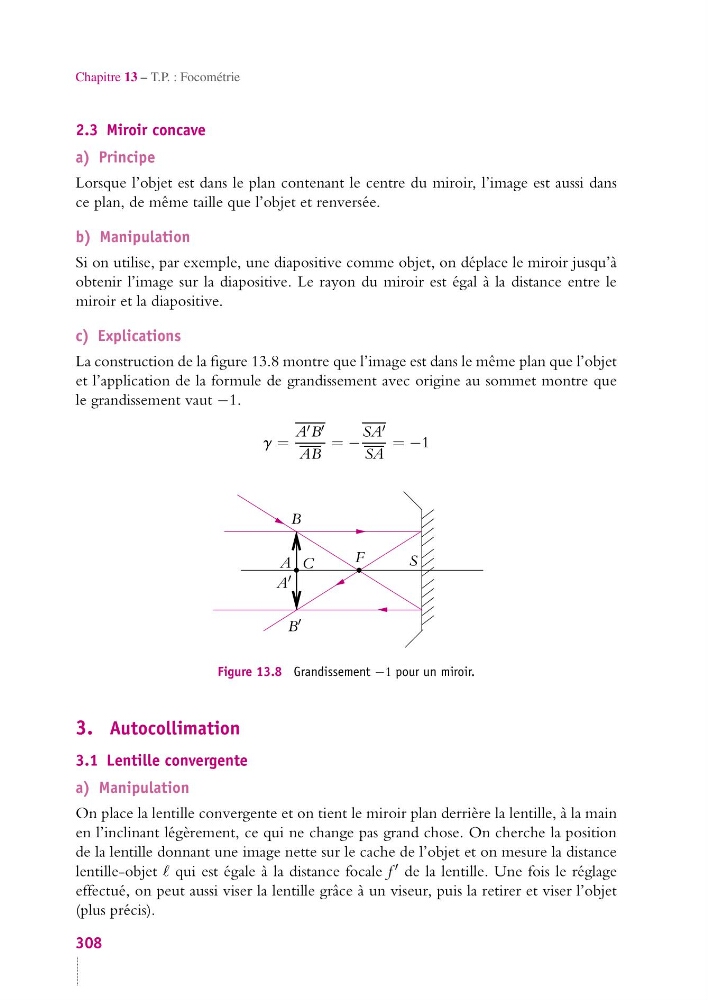

Chapitre 13 – T.P. : Focométrie
2.3 Miroir concave
a) Principe
Lorsque l’objet est dans le plan contenant le centre du miroir, l’image est aussi dans
ce plan, de même taille que l’objet et renversée.
b) Manipulation
Si on utilise, par exemple, une diapositive comme objet, on déplace le miroir jusqu’à
obtenir l’image sur la diapositive. Le rayon du miroir est égal à la distance entre le
miroir et la diapositive.
c) Explications
La construction de la figure 13.8 montre que l’image est dans le même plan que l’objet
et l’application de la formule de grandissement avec origine au sommet montre que
le grandissement vaut −1.
g =
A B
AB
= −
SA
SA
= −1
A
A
B
B
F
C
S
Figure 13.8 Grandissement −1 pour un miroir.
3. Autocollimation
3.1 Lentille convergente
a) Manipulation
On place la lentille convergente et on tient le miroir plan derrière la lentille, à la main
en l’inclinant légèrement, ce qui ne change pas grand chose. On cherche la position
de la lentille donnant une image nette sur le cache de l’objet et on mesure la distance
lentille-objet qui est égale à la distance focale f de la lentille. Une fois le réglage
effectué, on peut aussi viser la lentille grâce à un viseur, puis la retirer et viser l’objet
(plus précis).
308
