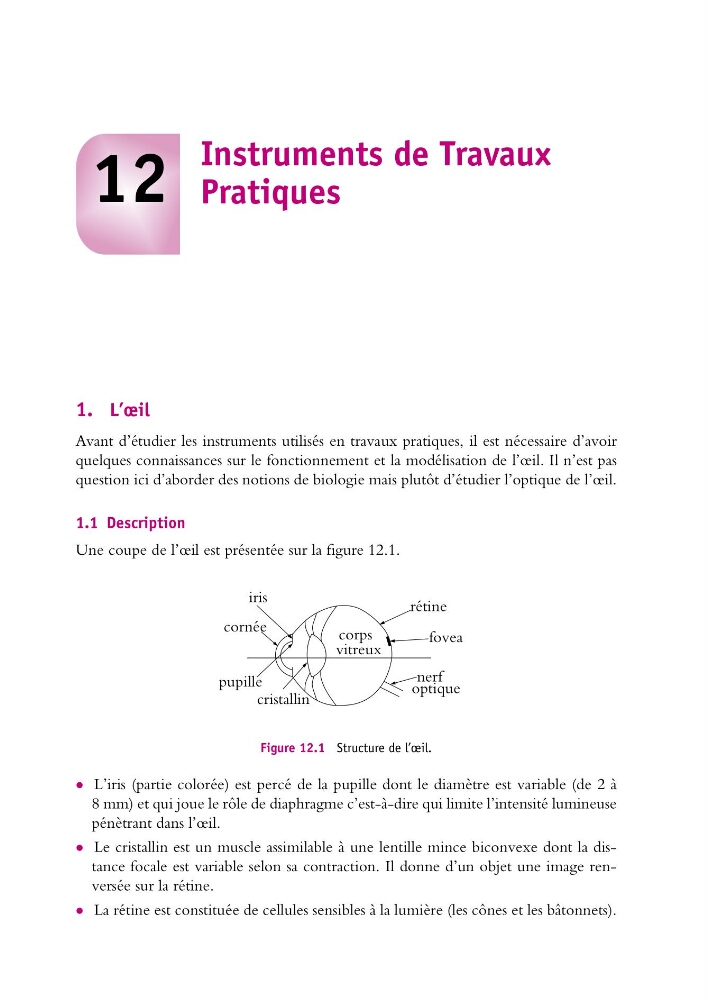

12
Instruments de Travaux
Pratiques
1. L’œil
Avant d’étudier les instruments utilisés en travaux pratiques, il est nécessaire d’avoir
quelques connaissances sur le fonctionnement et la modélisation de l’œil. Il n’est pas
question ici d’aborder des notions de biologie mais plutôt d’étudier l’optique de l’œil.
1.1 Description
Une coupe de l’œil est présentée sur la figure 12.1.
iris
cornée
pupille
cristallin
nerf
optique
corps
vitreux
fovea
rétine
Figure 12.1 Structure de l’œil.
• L’iris (partie colorée) est percé de la pupille dont le diamètre est variable (de 2 à
8 mm) et qui joue le rôle de diaphragme c’est-à-dire qui limite l’intensité lumineuse
pénètrant dans l’œil.
• Le cristallin est un muscle assimilable à une lentille mince biconvexe dont la distance focale est variable selon sa contraction. Il donne d’un objet une image renversée sur la rétine.
• La rétine est constituée de cellules sensibles à la lumière (les cônes et les bâtonnets).
