Projection d’image et aberrations
source
source
condenseur
trou
lentille écran

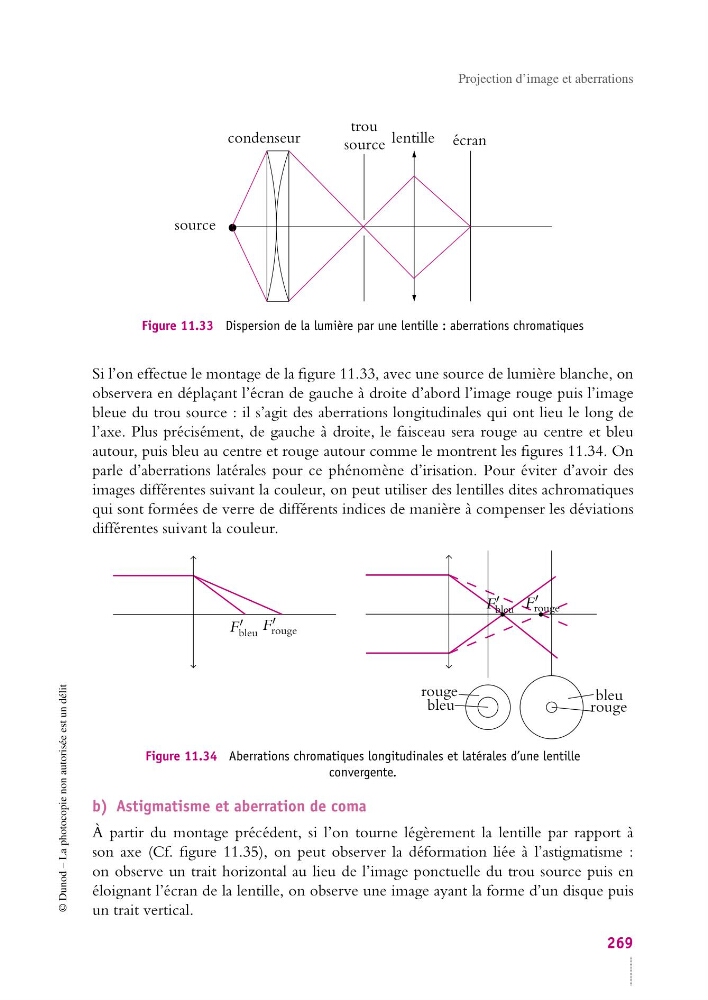

Figure 11.33 Dispersion de la lumière par une lentille : aberrations chromatiques
Si l’on effectue le montage de la figure 11.33, avec une source de lumière blanche, on
observera en déplaçant l’écran de gauche à droite d’abord l’image rouge puis l’image
bleue du trou source : il s’agit des aberrations longitudinales qui ont lieu le long de
l’axe. Plus précisément, de gauche à droite, le faisceau sera rouge au centre et bleu
autour, puis bleu au centre et rouge autour comme le montrent les figures 11.34. On
parle d’aberrations latérales pour ce phénomène d’irisation. Pour éviter d’avoir des
images différentes suivant la couleur, on peut utiliser des lentilles dites achromatiques
qui sont formées de verre de différents indices de manière à compenser les déviations
différentes suivant la couleur.
F
bleu
F
bleu
F
rouge
F
rouge
bleu
bleu
rouge
rouge
Figure 11.34 Aberrations chromatiques longitudinales et latérales d’une lentille
convergente.
b) Astigmatisme et aberration de coma
À partir du montage précédent, si l’on tourne légèrement la lentille par rapport à
son axe (Cf. figure 11.35), on peut observer la déformation liée à l’astigmatisme :
on observe un trait horizontal au lieu de l’image ponctuelle du trou source puis en
éloignant l’écran de la lentille, on observe une image ayant la forme d’un disque puis
un trait vertical.
