11

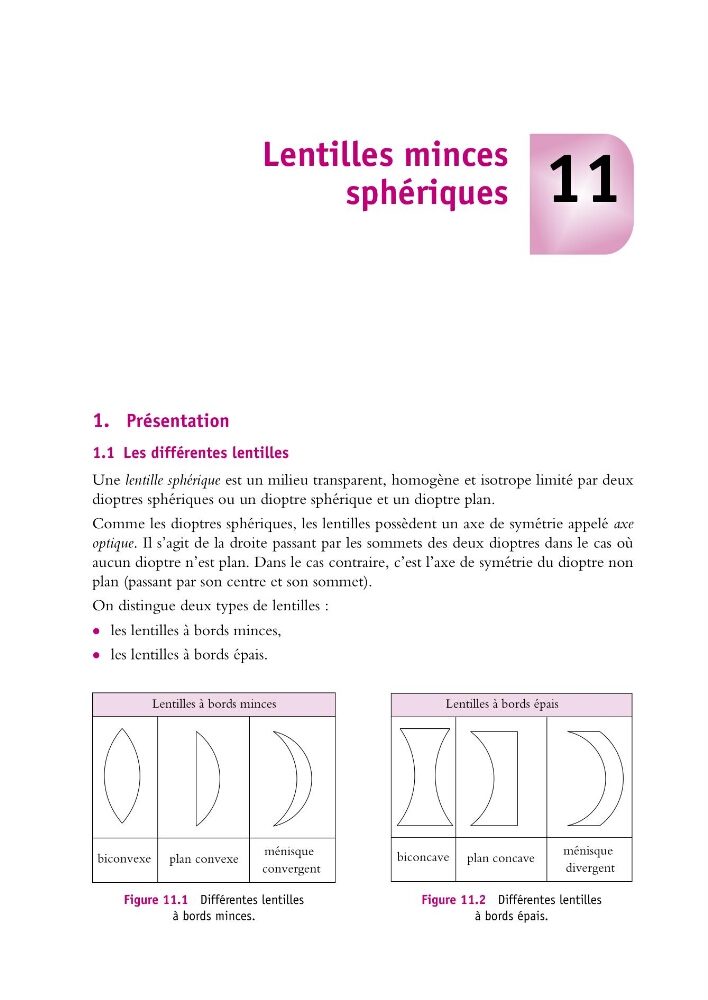

Lentilles minces
sphériques
1. Présentation
1.1 Les différentes lentilles
Une lentille sphérique est un milieu transparent, homogène et isotrope limité par deux
dioptres sphériques ou un dioptre sphérique et un dioptre plan.
Comme les dioptres sphériques, les lentilles possèdent un axe de symétrie appelé axe
optique. Il s’agit de la droite passant par les sommets des deux dioptres dans le cas où
aucun dioptre n’est plan. Dans le cas contraire, c’est l’axe de symétrie du dioptre non
plan (passant par son centre et son sommet).
On distingue deux types de lentilles :
• les lentilles à bords minces,
• les lentilles à bords épais.
Lentilles à bords minces
biconvexe plan convexe
ménisque
convergent
Figure 11.1 Différentes lentilles
à bords minces.
Lentilles à bords épais
biconcave plan concave
ménisque
divergent
Figure 11.2 Différentes lentilles
à bords épais.
