Cas des milieux stratifiés. Mirages
n
T
r
z

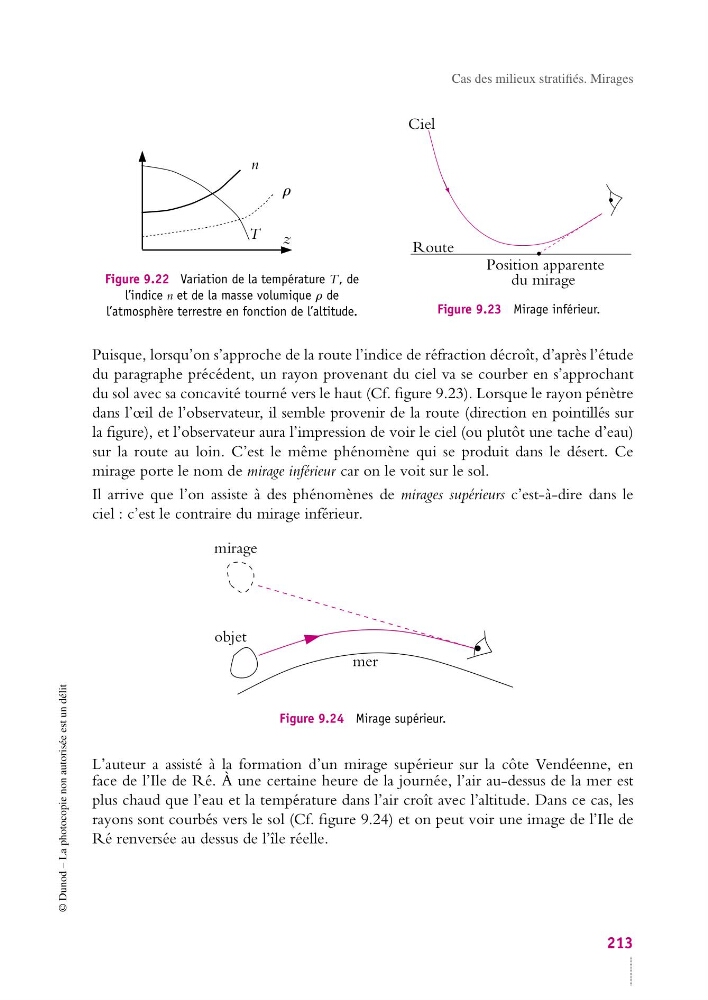

Figure 9.22 Variation de la température T, de
l’indice n et de la masse volumique r de
l’atmosphère terrestre en fonction de l’altitude.
Route
Ciel
Position apparente
du mirage
Figure 9.23 Mirage inférieur.
Puisque, lorsqu’on s’approche de la route l’indice de réfraction décroît, d’après l’étude
du paragraphe précédent, un rayon provenant du ciel va se courber en s’approchant
du sol avec sa concavité tourné vers le haut (Cf. figure 9.23). Lorsque le rayon pénètre
dans l’œil de l’observateur, il semble provenir de la route (direction en pointillés sur
la figure), et l’observateur aura l’impression de voir le ciel (ou plutôt une tache d’eau)
sur la route au loin. C’est le même phénomène qui se produit dans le désert. Ce
mirage porte le nom de mirage inférieur car on le voit sur le sol.
Il arrive que l’on assiste à des phénomènes de mirages supérieurs c’est-à-dire dans le
ciel : c’est le contraire du mirage inférieur.
objet
mirage
mer
Figure 9.24 Mirage supérieur.
L’auteur a assisté à la formation d’un mirage supérieur sur la côte Vendéenne, en
face de l’Ile de Ré. À une certaine heure de la journée, l’air au-dessus de la mer est
plus chaud que l’eau et la température dans l’air croît avec l’altitude. Dans ce cas, les
rayons sont courbés vers le sol (Cf. figure 9.24) et on peut voir une image de l’Ile de
Ré renversée au dessus de l’île réelle.
213
